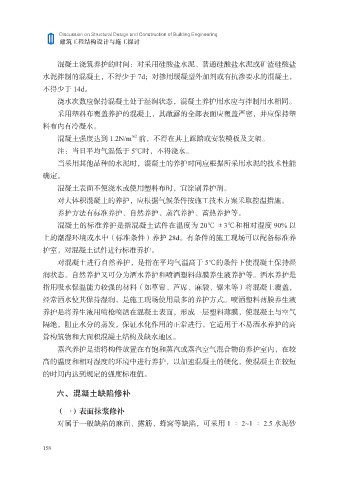

Page 166 - 建筑工程结构设计与施工探讨

Discussion on Structural Design and Construction of Building Engineering
建筑工程结构设计与施工探讨

混凝土浇筑养护的时间：对采用硅酸盐水泥、普通硅酸盐水泥或矿渣硅酸盐
水泥拌制的混凝土，不得少于 7d；对掺用缓凝型外加剂或有抗渗要求的混凝土，
不得少于 14d。

浇水次数应保持混凝土处于湿润状态，混凝土养护用水应与拌制用水相同。
采用塑料布覆盖养护的混凝土，其敞露的全部表面应覆盖严密，并应保持塑
料布内有冷凝水。
m2
混凝土强度达到 1.2N/m 前，不得在其上踩踏或安装模板及支架。
注：当日平均气温低于 5℃时，不得浇水。
当采用其他品种的水泥时，混凝土的养护时间应根据所采用水泥的技术性能
确定。
混凝土表面不便浇水或使用塑料布时，宜涂刷养护剂。

对大体积混凝土的养护，应根据气候条件按施工技术方案采取控温措施。
养护方法有标准养护、自然养护、蒸汽养护、蓄热养护等。
混凝土的标准养护是指混凝土试件在温度为 20℃±3℃和相对湿度 90% 以
上的潮湿环境或水中（标准条件）养护 28d。有条件的施工现场可以配备标准养

护室，对混凝土试件进行标准养护。
对混凝土进行自然养护，是指在平均气温高于 5℃的条件下使混凝土保持湿
润状态。自然养护又可分为洒水养护和喷洒塑料薄膜养生液养护等。洒水养护是
指用吸水保温能力较强的材料（如草帘、芦席、麻袋、锯末等）将混凝土覆盖，

经常洒水使其保持湿润，是施工现场使用最多的养护方式。喷洒塑料薄膜养生液
养护是将养生液用喷枪喷洒在混凝土表面，形成一层塑料薄膜，使混凝土与空气
隔绝，阻止水分的蒸发，保证水化作用的正常进行。它适用于不易洒水养护的高
耸构筑物和大面积混凝土结构及缺水地区。

蒸汽养护是指将构件放置在有饱和蒸汽或蒸汽空气混合物的养护室内，在较
高的温度和相对湿度的环境中进行养护，以加速混凝土的硬化，使混凝土在较短
的时间内达到规定的强度标准值。

六、混凝土缺陷修补

（一）表面抹浆修补
对属于一般缺陷的麻面、露筋、蜂窝等缺陷，可采用 1 ∶ 2~1 ∶ 2.5 水泥砂

158
