Page 119 - 零件加工技术与智能化发展

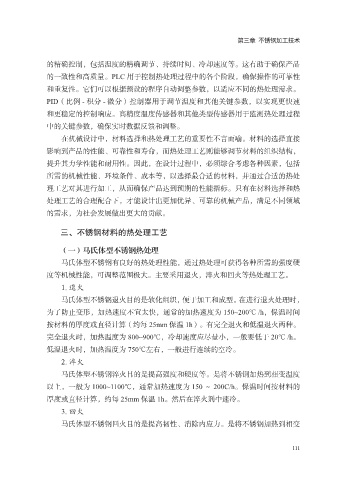

第三章 不锈钢加工技术

的精确控制，包括温度的精确调节、持续时间、冷却速度等。这有助于确保产品
的一致性和高质量。PLC 用于控制热处理过程中的各个阶段，确保操作的可靠性
和重复性。它们可以根据预设的程序自动调整参数，以适应不同的热处理需求。

PID（比例 - 积分 - 微分）控制器用于调节温度和其他关键参数，以实现更快速
和更稳定的控制响应。高精度温度传感器和其他类型传感器用于监测热处理过程
中的关键参数，确保实时数据反馈和调整。
在机械设计中，材料选择和热处理工艺的重要性不言而喻。材料的选择直接

影响到产品的性能、可靠性和寿命，而热处理工艺则能够调节材料的组织结构，
提升其力学性能和耐用性。因此，在设计过程中，必须综合考虑各种因素，包括
所需的机械性能、环境条件、成本等，以选择最合适的材料，并通过合适的热处

理工艺对其进行加工，从而确保产品达到预期的性能指标。只有在材料选择和热
处理工艺的合理配合下，才能设计出更加优异、可靠的机械产品，满足不同领域
的需求，为社会发展做出更大的贡献。

三、不锈钢材料的热处理工艺

（一）马氏体型不锈钢热处理
马氏体型不锈钢有良好的热处理性能，通过热处理可获得各种所需的强度硬
度等机械性能，可调整范围极大。主要采用退火，淬火和回火等热处理工艺。

1. 退火
马氏体型不锈钢退火目的是软化组织，便于加工和成型。在进行退火处理时，
为了防止变形，加热速度不宜太快，通常的加热速度为 150~200℃ /h，保温时间
按材料的厚度或直径计算（约每 25mm 保温 1h）。有完全退火和低温退火两种。
完全退火时，加热温度为 800~900℃，冷却速度应尽量小，一般要低于 20℃ /h。

低温退火时，加热温度为 750℃左右，一般进行连续的空冷。
2. 淬火
马氏体型不锈钢淬火目的是提高强度和硬度等。是将不锈钢加热到相变温度

以上，一般为 1000~1100℃，通常加热速度为 150 ～ 200C/h。保温时间按材料的
厚度或直径计算，约每 25mm 保温 1h。然后在淬火剂中速冷。
3. 回火
马氏体型不锈钢回火目的是提高韧性、消除内应力。是将不锈钢加热到相变

111
