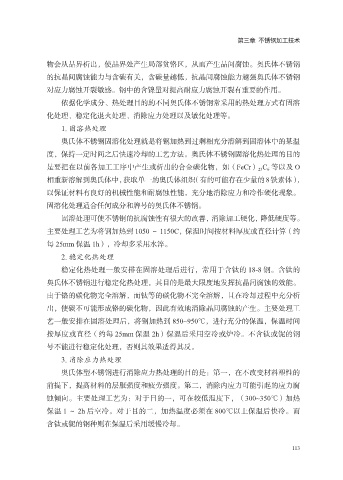

Page 121 - 零件加工技术与智能化发展

第三章 不锈钢加工技术

物会从晶界析出，使晶界处产生局部贫铬区，从而产生晶间腐蚀。奥氏体不锈钢
的抗晶间腐蚀能力与含碳有关，含碳量越低，抗晶间腐蚀能力越强奥氏体不锈钢

对应力腐蚀开裂敏感。钢中的含镍量对提高耐应力腐蚀开裂有重要的作用。
依据化学成分、热处理目的的不同奥氏体不锈钢常采用的热处理方式有固溶
化处理、稳定化退火处理、消除应力处理以及敏化处理等。

1. 固溶热处理
奥氏体不锈钢固溶化处理就是将钢加热到过剩相充分溶解到固溶体中的某温
度，保持一定时间之后快速冷却的工艺方法。奥氏体不锈钢固溶化热处理的目的

是要把在以前各加工工序中产生或析出的合金碳化物，如（FeCr） 23 C 6 等以及 O
相重新溶解到奥氏体中，获取单一的奥氏体组织（有的可能存在少量的8铁素体），
以保证材料有良好的机械性能和耐腐蚀性能，充分地消除应力和冷作硬化现象。

固溶化处理适合任何成分和牌号的奥氏体不锈钢。
固溶处理可使不锈钢的抗腐蚀性有很大的改善，消除加工硬化，降低硬度等。
主要处理工艺为将钢加热到 1050 ～ 1150C，保温时间按材料厚度或直径计算（约

每 25mm 保温 1h），冷却多采用水淬。
2. 稳定化热处理
稳定化热处理一般安排在固溶处理后进行，常用于含钛的 18-8 钢。含钛的

奥氏体不锈钢进行稳定化热处理，其目的是最大限度地发挥抗晶间腐蚀的效能。
由于铬的碳化物完全溶解，而钛等的碳化物不完全溶解，且在冷却过程中充分析
出，使碳不可能形成铬的碳化物，因此有效地消除晶间腐蚀的产生。主要处理工

艺一般安排在固溶处理后，将钢加热到 850~950℃，进行充分的保温，保温时间
按厚度或直径（约每 25mm 保温 2h）保温后采用空冷或炉冷。不含钛或铌的钢
号不能进行稳定化处理，否则其效果适得其反。

3. 消除应力热处理
奥氏体型不锈钢进行消除应力热处理的目的是：第一，在不改变材料塑性的
前提下，提高材料的层服强度和疲劳强度。第二，消除内应力可能引起的应力腐

蚀倾向。主要处理工艺为：对于目的一，可在较低温度下，（300~350℃）加热
保温 1 ～ 2h 后空冷。对于目的二，加热温度必须在 800℃以上保温后快冷。而
含钛或铌的钢种则在保温后采用缓慢冷却。

113
