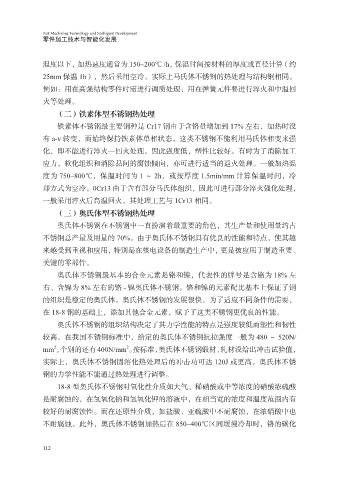

Page 120 - 零件加工技术与智能化发展

Part Machining Technology and Intelligent Development
零件加工技术与智能化发展

温度以下，加热速度通常为 150~200℃ /h，保温时间按材料的厚度或直径计算（约
25mm 保温 1h），然后采用空冷。实际上马氏体不锈钢的热处理与结构钢相同。
例如：用在高强结构零件时需进行调质处理；用在弹簧元件要进行淬火和中温回

火等处理。
（二）铁素体型不锈钢热处理
铁素体不锈钢最主要钢种是 Cr17 钢由于含铬量增加到 17% 左右，加热时没
有 a-v 转变，而始终保持铁素体单相状态，这类不锈钢不能利用马氏体相变来强

化，即不能进行淬火一回火处理。因此强度低，塑性比较好。有时为了消除加工
应力，软化组织和消除晶间的腐蚀倾向，亦可进行适当的退火处理。一般加热温
度为 750~800℃，保温时间为 1 ～ 2h，或按厚度 1.5min/mm 计算保温时间，冷

却方式为空冷。0Cr13 由于含有部分马氏体组织，因此可进行部分淬火强化处理，
一般采用淬火后高温回火，其处理工艺与 1Cr13 相同。
（三）奥氏体型不锈钢热处理
奥氏体不锈钢在不锈钢中一直扮演着最重要的角色，其生产量和使用量约占
不锈钢总产量及用量的 70%。由于奥氏体不锈钢具有优良的性能和特点，使其越

来越受到重视和应用，特别是在核电设备的制造生产中，更是被应用于制造重要、
关键的零部件。
奥氏体不锈钢最基本的合金元素是铬和镍，代表性的牌号是含铬为 18% 左

右、含镍为 8% 左右的铬 - 镍奥氏体不锈钢。铬和镍的元素配比基本上保证了钢
的组织是稳定的奥氏体。奥氏体不锈钢的发展很快，为了适应不同条件的需要，
在 18-8 钢的基础上，添加其他合金元素，赋予了这类不锈钢更优良的性能。
奥氏体不锈钢的组织结构决定了其力学性能的特点是强度较低而塑性和韧性
较高。在我国不锈钢标准中，给定的奥氏体不锈钢抗拉强度一般为 480 ～ 520N/
2
2
mm ，个别的还有400N/mm 。按标准，奥氏体不锈钢锻材、轧材没给出冲击试验值，
实际上，奥氏体不锈钢固溶化热处理后的冲击功可达 120J 或更高。奥氏体不锈
钢的力学性能不能通过热处理进行调整。

18-8 型奥氏体不锈钢对氧化性介质如大气、稀硝酸或中等浓度的硝酸浓硫酸
是耐腐蚀的，在氢氧化钠和氢氧化钾的溶液中，在相当宽的浓度和温度范围内有
较好的耐腐蚀性。而在还原性介质，如盐酸、亚硫酸中不耐腐蚀，在浓硝酸中也
不耐腐蚀。此外，奥氏体不锈钢加热后在 850~400℃区间缓慢冷却时，铬的碳化

112
