Page 150 - 零件加工技术与智能化发展

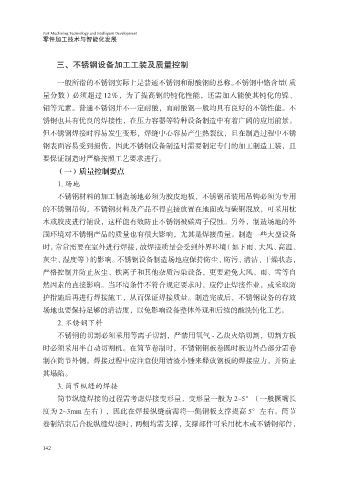

Part Machining Technology and Intelligent Development
零件加工技术与智能化发展

三、不锈钢设备加工工装及质量控制

一般所指的不锈钢实际上是普通不锈钢和耐酸钢的总称。不锈钢中铬含量（质

量分数）必须超过 12％，为了提高钢的钝化性能，还需加入能使其钝化的镍、
钼等元素。普通不锈钢并不一定耐酸，而耐酸钢一般均具有良好的不锈性能。不
锈钢也具有优良的焊接性，在压力容器等特种设备制造中有着广阔的应用前景。

但不锈钢焊接时容易发生变形，焊缝中心容易产生热裂纹，且在制造过程中不锈
钢表面容易受到损伤，因此不锈钢设备制造时需要制定专门的加工制造工装，且
要保证制造时严格按照工艺要求进行。
（一）质量控制要点

1. 场地
不锈钢材料的加工制造场地必须为胶皮地板，不锈钢吊装用吊钩必须为专用
的不锈钢吊钩，不锈钢材料及产品不得直接放置在地面或与碳钢混放，可采用枕

木或胶皮进行铺设，这样能有效防止不锈钢被碳离子侵蚀。另外，制造场地的外
围环境对不锈钢产品的质量也有很大影响，尤其是焊接质量。制造一些大型设备
时，常常需要在室外进行焊接，故焊接质量会受到外界环境（如下雨、大风、高温、
灰尘、湿度等）的影响。不锈钢设备制造场地应保持防尘、防污、清洁、干燥状态，

严格控制并防止灰尘、铁离子和其他杂质污染设备，更要避免大风、雨、雪等自
然因素的直接影响。当环境条件不符合规定要求时，应停止焊接作业，或采取防
护措施后再进行焊接施工，从而保证焊接质量。制造完成后，不锈钢设备的存放

场地也要保持足够的清洁度，以免影响设备整体外观和后续的酸洗钝化工艺。
2. 不锈钢下料
不锈钢的切割必须采用等离子切割，严禁用氧气 - 乙炔火焰切割，切割方板
时必须采用半自动切割机。在筒节卷制时，不锈钢钢板卷圆时板边外凸部分需卷

制在筒节外侧，焊接过程中应注意使用清渣小锤来释放钢板的焊接应力，并防止
其塌陷。
3. 筒节纵缝的焊接

筒节纵缝焊接的过程需考虑焊接变形量，变形量一般为 2~5°（一般撅嘴长
度为 2~3mm 左右），因此在焊接纵缝前需将一侧钢板支撑提高 5°左右。筒节
卷制结束后合拢纵缝焊接时，两侧均需支撑，支撑部件可采用枕木或不锈钢部件，

142
