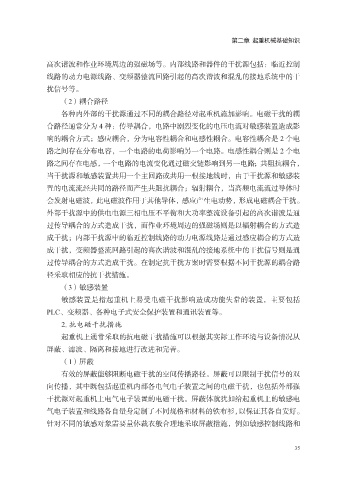

第二章 起重机械基础知识

高次谐波和作业环境周边的强磁场等。内部线路和器件的干扰源包括：临近控制
线路的动力电源线路、变频器整流回路引起的高次谐波和混乱的接地系统中的干
扰信号等。

（2）耦合路径
各种内外部的干扰源通过不同的耦合路径对起重机施加影响。电磁干扰的耦
合路径通常分为 4 种：传导耦合，电路中剧烈变化的电压电流对敏感装置造成影
响的耦合方式；感应耦合，分为电容性耦合和电感性耦合。电容性耦合是 2 个电

路之间存在分布电容，一个电路的电荷影响另一个电路。电感性耦合则是 2 个电
路之间存在电感，一个电路的电流变化通过磁交链影响到另一电路；共阻抗耦合，
当干扰源和敏感装置共用一个主回路或共用一根接地线时，由于干扰源和敏感装
置的电流流经共同的路径而产生共阻抗耦合；辐射耦合，当高频电流流过导体时

会发射电磁波，此电磁波作用于其他导体，感应产生电动势，形成电磁耦合干扰。
外部干扰源中的供电电源三相电压不平衡和大功率整流设备引起的高次谐波是通
过传导耦合的方式造成干扰，而作业环境周边的强磁场则是以辐射耦合的方式造
成干扰；内部干扰源中的临近控制线路的动力电源线路是通过感应耦合的方式造

成干扰，变频器整流回路引起的高次谐波和混乱的接地系统中的干扰信号则是通
过传导耦合的方式造成干扰。在制定抗干扰方案时需要根据不同干扰源的耦合路
径采取相应的抗干扰措施。
（3）敏感装置

敏感装置是指起重机上易受电磁干扰影响造成功能失常的装置，主要包括
PLC、变频器、各种电子式安全保护装置和通讯装置等。
2. 抗电磁干扰措施
起重机上通常采取的抗电磁干扰措施可以根据其实际工作环境与设备情况从

屏蔽、滤波、隔离和接地进行改进和完善。
（1）屏蔽
有效的屏蔽能够阻断电磁干扰的空间传播路径。屏蔽可以限制干扰信号的双
向传播，其中既包括起重机内部各电气电子装置之间的电磁干扰，也包括外部强

干扰源对起重机上电气电子装置的电磁干扰。屏蔽体就犹如给起重机上的敏感电
气电子装置和线路各自量身定制了不同规格和材料的铁布衫，以保证其各自安好。
针对不同的敏感对象需要量体裁衣般合理地采取屏蔽措施，例如敏感控制线路和

35
