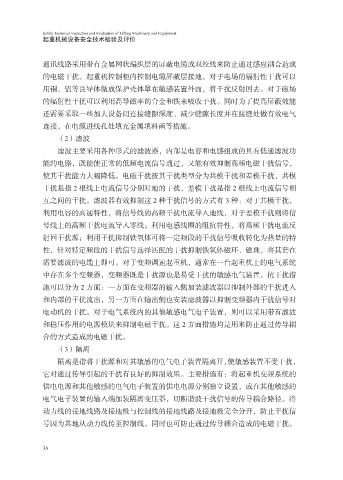

通讯线路采用带有金属网状编织层的屏蔽电缆或双绞线来防止通过感应耦合造成
的电磁干扰。起重机控制柜内控制电缆屏蔽层接地，对于电场的辐射性干扰可以
用铜、铝等良导体做成保护壳体罩在敏感装置外面，将干扰反射回去。对于磁场

的辐射性干扰可以利用高导磁率的合金和铁来吸收干扰。同时为了提高屏蔽效能
还需要采取一些加大设备间连接缝隙深度、减少缝隙长度并在接缝处做有效电气
连接，在电缆进线孔处填充金属填料函等措施。
（2）滤波

滤波主要采用各种形式的滤波器，内部是电容和电感组成的具有低通滤波功
能的电路，既能使正常的低频电流信号通过，又能有效抑制高频电磁干扰信号，
使其干扰能力大幅降低。电磁干扰按其干扰类型分为共模干扰和差模干扰，共模
干扰是指 2 根线上电流信号分别对地的干扰，差模干扰是指 2 根线上电流信号相

互之间的干扰。滤波器有效抑制这 2 种干扰信号的方式有 3 种：对于共模干扰，
利用电容的高通特性，将信号线的高频干扰电流导入地线，对于差模干扰则将信
号线上的高频干扰电流导入零线；利用电感线圈的阻抗特性，将高频干扰电流反
射回干扰源；利用干扰抑制铁氧体可将一定频段的干扰信号吸收转化为热量的特

性，针对特定频段的干扰信号选择匹配的干扰抑制铁氧体磁环、磁珠，将其套在
需要滤波的电缆上即可。对于变频调速起重机，通常在一台起重机上的电气系统
中存在多个变频器，变频器既是干扰源也是易受干扰的敏感电气装置。抗干扰措
施可以分为 2 方面：一方面在变频器的输入侧加装滤波器以抑制外部的干扰进入

和内部的干扰流出，另一方面在输出侧也安装滤波器以抑制变频器内干扰信号对
电动机的干扰。对于电气系统内的其他敏感电气电子装置，则可以采用带有滤波
和稳压作用的电源模块来抑制电磁干扰。这 2 方面措施均是用来防止通过传导耦
合的方式造成的电磁干扰。

（3）隔离
隔离是指将干扰源和对其敏感的电气电子装置隔离开，使敏感装置不受干扰，
它对通过传导引起的干扰有良好的抑制效果。主要措施有：将起重机变频系统的
供电电源和其他敏感的电气电子装置的供电电源分别独立设置，或在其他敏感的

电气电子装置的输入端加装隔离变压器，切断谐波干扰信号的传导耦合路径。将
动力线的接地线路及接地极与控制线的接地线路及接地极完全分开，防止干扰信
号因为共地从动力线传至控制线，同时也可防止通过传导耦合造成的电磁干扰。
