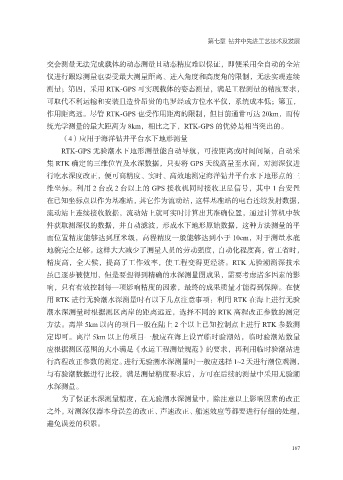

Page 185 - 现代工业绿色技术创新研究

第七章 钻井中先进工艺技术及发展

交会测量无法完成载体的动态测量且动态精度难以保证，即便采用全自动的全站
仪进行跟踪测量也要受最大测量距离、进入角度和高度角的限制，无法实现连续
测量；第四，采用 RTK-GPS 可实现载体的姿态测量，满足工程测量的精度要求，

可取代不利运输和安装且造价昂贵的电罗经或方位水平仪，系统成本低；第五，
作用距离远。尽管 RTK-GPS 也受作用距离的限制，但目前通常可达 20km，而传
统光学测量的最大距离为 8km，相比之下，RTK-GPS 的优势是相当突出的。
（4）应用于海洋钻井平台水下地形测量

RTK-GPS 无验潮水下地形测量能自动导航，可按距离或时间间隔，自动采
集 RTK 确定的三维位置及水深数据，只要将 GPS 天线高量至水面，对测深仪进
行吃水深度改正，便可高精度、实时、高效地测定海洋钻井平台水下地形点的三
维坐标。利用 2 台或 2 台以上的 GPS 接收机同时接收卫星信号，其中 1 台安置

在已知坐标点以作为基准站，其它作为流动站，这样基准站的电台连续发射数据，
流动站上连续接收数据，流动站上就可实时计算出其准确位置，通过计算机中软
件获取测深仪的数据，并自动滤波，形成水下地形原始数据，这种方法测量的平
面位置精度能够达到厘米级，高程精度一般能够达到小于 10cm，对于测量水底

地貌完全足够。这样大大减少了测量人员的劳动强度，自动化程度高，省工省时，
精度高，全天候，提高了工作效率，使工程变得更经济。RTK 无验潮测深技术
虽已逐步被使用，但是要想得到精确的水深测量图成果，需要考虑诸多因素的影
响，只有有效控制每一项影响精度的因素，最终的成果质量才能得到保障。在使

用 RTK 进行无验潮水深测量时有以下几点注意事项：利用 RTK 在海上进行无验
潮水深测量时根据测区离岸的距离远近，选择不同的 RTK 高程改正参数的测定
方法。离岸 5km 以内的项目一般在陆上 2 个以上已知控制点上进行 RTK 参数测
定即可。离岸 5km 以上的项目一般应在海上设置临时验潮站，临时验潮站数量

应根据测区范围的大小满足《水运工程测量规范》的要求，再利用临时验潮站进
行高程改正参数的测定。进行无验潮水深测量时一般应选择 1~2 天进行潮位观测，
与有验潮数据进行比较，满足测量精度要求后，方可在后续的测量中采用无验潮
水深测量。

为了保证水深测量精度，在无验潮水深测量中，除注意以上影响因素的改正
之外，对测深仪器本身误差的改正、声速改正、船速效应等都要进行仔细的处理，
避免误差的积累。

167
