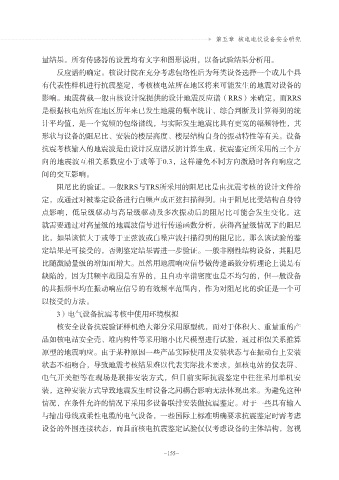

▼ 第五章 核电电仪设备安全研究

量结果。所有传感器的设置均有文字和图形说明，以备试验结果分析用。
反应谱的确定。核设计院在充分考虑包络性后为每类设备选择一个或几个具
有代表性样机进行抗震鉴定，考核核电站所在地区将来可能发生的地震对设备的
影响。地震荷载一般由核设计院提供的设计地震反应谱（RRS）来确定，而RRS

是根据核电站所在地区历年来已发生地震的概率统计、综合判断及计算得到的统
计平均值，是一个宽频的包络谱线，与实际发生地震比具有更宽的幅频特性，其
形状与设备的阻尼比、安装的楼层高度、楼层结构自身的振动特性等有关。设备

抗震考核输入的地震波是由设计反应谱反演计算生成，抗震鉴定所采用的三个方
向的地震波互相关系数应小于或等于0.3，这样避免不同方向激励时各向响应之
间的交互影响。
阻尼比的验证。一般RRS与TRS所采用的阻尼比是由抗震考核的设计文件给

定，或通过对被鉴定设备进行白噪声或正弦扫描得到。由于阻尼比受结构自身特
点影响，低量级驱动与高量级驱动及多次振动后的阻尼比可能会发生变化，这
就需要通过对高量级的地震波信号进行传递函数分析，获得高量级情况下的阻尼
比，如果该值大于或等于正弦波或白噪声波扫描得到的阻尼比，那么该试验的鉴

定结果是可接受的，否则鉴定结果需进一步验证。一般非刚性结构设备，其阻尼
比随激励量级的增加而增大。虽然用地震响应信号做传递函数分析理论上说是有
缺陷的，因为其频率范围是有界的，且自功率谱密度也是不均匀的，但一般设备
的共振频率均在振动响应信号的有效频率范围内，作为对阻尼比的验证是一个可

以接受的方法。
3）电气设备抗震考核中使用环境模拟
核安全设备抗震验证样机绝大部分采用原型机，而对于体积大、重量重的产
品如核电站安全壳、堆内构件等采用缩小比尺模型进行试验，通过相似关系推算

原型的地震响应。由于某种原因一些产品实际使用及安装状态与在振动台上安装
状态不相吻合，导致地震考核结果难以代表实际技术要求，如核电站的仪表屏、
电气开关柜等在现场是联排安装方式，但目前实际抗震鉴定中往往采用单机安
装，这种安装方式导致地震发生时设备之间耦合影响无法体现出来。为避免这种

情况，在条件允许的情况下采用多设备联排安装做抗震鉴定。对于一些具有输入
与输出母线或柔性电缆的电气设备，一些国际上标准明确要求抗震鉴定时需考虑
设备的外围连接状态，而目前核电抗震鉴定试验仅仅考虑设备的主体结构，忽视

-155-
