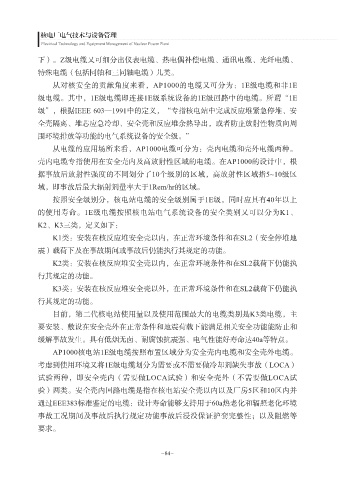

下）。Z级电缆又可细分出仪表电缆、热电偶补偿电缆、通讯电缆、光纤电缆、
特殊电缆（包括同轴和三同轴电缆）几类。
从对核安全的贡献角度来看，AP1000的电缆又可分为：1E级电缆和非1E
级电缆。其中，1E级电缆即连接1E级系统设备的1E级回路中的电缆。所谓“1E
级”，根据IEEE 603—1991中的定义，“专指核电站中完成反应堆紧急停堆、安
全壳隔离、堆芯应急冷却、安全壳和反应堆余热导出，或者防止放射性物质向周
围环境排放等功能的电气系统设备的安全级。”
从电缆的应用场所来看，AP1000电缆可分为：壳内电缆和壳外电缆两种。
壳内电缆专指使用在安全壳内及高放射性区域的电缆。在AP1000的设计中，根
据事故后放射性强度的不同划分了10个级别的区域，高放射性区域指5~10级区
域，即事故后最大辐射剂量率大于1Rem/hr的区域。
按照安全级别分，核电站电缆的安全级别属于1E级，同时应具有40年以上
的使用寿命。1E级电缆按照核电站电气系统设备的安全类别又可以分为K1、
K2、K3三类，定义如下：
K1类：安装在核反应堆安全壳以内，在正常环境条件和在SL2（安全停堆地
震）载荷下及在事故期间或事故后仍能执行其规定的功能。
K2类：安装在核反应堆安全壳以内，在正常环境条件和在SL2载荷下仍能执
行其规定的功能。
K3类：安装在核反应堆安全壳以外，在正常环境条件和在SL2载荷下仍能执
行其规定的功能。
目前，第二代核电站使用量以及使用范围最大的电缆类别是K3类电缆，主
要安装、敷设在安全壳外在正常条件和地震荷载下能满足相关安全功能能防止和
缓解事故发生。具有低烟无卤、耐腐蚀抗震强、电气性能好寿命达40a等特点。
AP1000核电站1E级电缆按照布置区域分为安全壳内电缆和安全壳外电缆。
考虑到使用环境又将1E级电缆划分为需要或不需要做冷却剂缺失事故（LOCA）
试验两种，即安全壳内（需要做LOCA试验）和安全壳外（不需要做LOCA试
验）两类。安全壳内回路电缆是指在核电站安全壳以内以及厂房5区和10区内并
通过EEE383标准鉴定的电缆：设计寿命能够支持用于60a热老化和辐照老化环境
事故工况期间及事故后执行规定功能事故后浸没保证护套完整性；以及阻燃等
要求。
