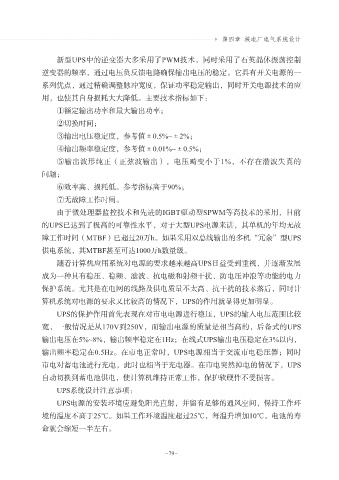

▼ 第四章 核电厂电气系统设计

新型UPS中的逆变器大多采用了PWM技术，同时采用了石英晶体振荡控制
逆变器的频率，通过电压负反馈电路确保输出电压的稳定。它具有开关电源的一
系列优点，通过精确调整脉冲宽度，保证功率稳定输出，同时开关电源技术的应

用，也使其自身损耗大大降低。主要技术指标如下：
①额定输出功率和最大输出功率；
②切换时间；
③输出电压稳定度，参考值±0.5%~±2%；

④输出频率稳定度，参考值±0.01%~±0.5%；
⑤输出波形纯正（正弦波输出），电压畸变小于1%，不存在潜波失真的
问题；
⑥效率高、损耗低。参考指标高于90%；

⑦无故障工作时间。
由于微处理器监控技术和先进的IGBT驱动型SPWM等高技术的采用，目前
的UPS已达到了极高的可靠性水平，对于大型UPS电源来讲，其单机的年均无故
障工作时间（MTBF）已超过20万h。如果采用双总线输出的多机“冗余”型UPS

供电系统，其MTBF甚至可达1000万h数量级。
随着计算机应用系统对电源的要求越来越高UPS日益受到重视，并逐渐发展
成为一种具有稳压、稳频、滤波、抗电磁和射频干扰、防电压冲浪等功能的电力
保护系统。尤其是在电网的线路及供电质量不太高、抗干扰的技术落后，同时计

算机系统对电源的要求又比较高的情况下，UPS的作用就显得更加明显。
UPS的保护作用首先表现在对市电电源进行稳压，UPS的输入电压范围比较
宽，一般情况是从170V到250V，而输出电源的质量是相当高的，后备式的UPS
输出电压在5%~8%，输出频率稳定在1Hz；在线式UPS输出电压稳定在3%以内，

输出频率稳定在0.5Hz。在市电正常时，UPS电源相当于交流市电稳压器；同时
市电对蓄电池进行充电，此时也相当于充电器。在市电突然掉电的情况下，UPS
自动切换到蓄电池供电，使计算机维持正常工作，保护软硬件不受损害。
UPS系统设计注意事项：

UPS电源的安装环境应避免阳光直射，并留有足够的通风空间，保持工作环
境的温度不高于25℃。如果工作环境温度超过25℃，每温升增加10℃，电池的寿
命就会缩短一半左右。
