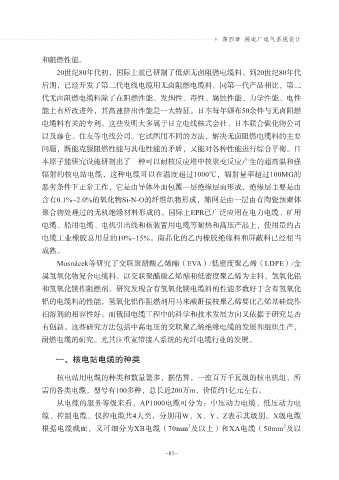

和阻燃性能。
20世纪80年代初，国际上就已研制了低烟无卤阻燃电缆料。到20世纪80年代
后期，已经开发了第二代电线电缆用无卤阻燃电缆料。同第一代产品相比，第二

代无卤阻燃电缆料除了在阻燃性能、发烟性、毒性、腐蚀性能、力学性能、电性
能上有所改进外，其高速挤出性能是一大特征。日本每年颁布50余件与无卤阻燃
电缆料有关的专利。这些发明大多属于日立电线株式会社、日本联合碳化物公司
以及藤仓、住友等电线公司。它试图用不同的方法，解决无卤阻燃电缆料的主要

问题，既能克服阻燃性能与其他性能的矛盾，又能对各种性能进行综合平衡。日
本原子能研究设施研制出了一种可以耐核反应堆中核聚变反应产生的超高温和强
辐射的核电站电缆，这种电缆可以在温度超过1000℃，辐射量率超过100MG的
恶劣条件下正常工作，它是由导体外面包覆一层绝缘层而形成，绝缘层主要是由

含有0.1%~2.0%的氧化物Si-N-O的纤维织物形成，筛网是由一层由有陶瓷预聚体
聚合物处理过的无机绝缘材料形成的。国际上EPR已广泛应用在电力电缆、矿用
电缆、船用电缆、电机引出线和核装置用电缆等耐热和高压产品上，使用量约占
电缆工业橡胶总用量的10%~15%。商品化的乙丙橡胶绝缘料和屏蔽料已经相当

成熟。
Mosnácek等研究了交联聚醋酸乙烯酯（EVA）/低密度聚乙烯（LDPE）/金
属氢氧化物复合电缆料。以交联聚醋酸乙烯酯和低密度聚乙烯为主料，氢氧化铝
和氢氧化镁作阻燃剂。研究发现含有氢氧化镁电缆料的性能多数好于含有氢氧化

铝的电缆料的性能，氢氧化铝作阻燃剂用马来酸酐接枝聚乙烯要比乙烯基硅烷作
相溶剂的相容性好。而俄国电缆工程中的科学和技术发展方向又依据于研究是否
有创新。这些研究方法包括中高电压的交联聚乙烯绝缘电缆的发展和组织生产，
耐燃电缆的研究。尤其注重宽带接入系统的光纤电缆行业的发展。

一、核电站电缆的种类

核电站用电缆的种类和数量繁多，据估算，一座百万千瓦级的核电机组，所
需的各类电缆，型号有100多种，总长近200万m，价值约1亿元左右。

从电缆的服务等级来看，AP1000电缆可分为：中压动力电缆、低压动力电
缆、控制电缆、仪控电缆共4大类，分别用W、X、Y、Z表示其级别。X级电缆
2
2
根据电缆截面，又可细分为XB电缆（70mm 及以上）和XA电缆（50mm 及以
