2.应力波法测试系统

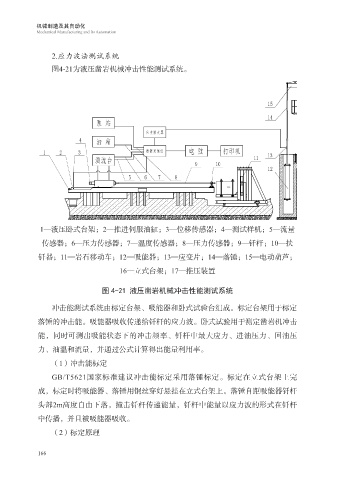

图4-21为液压凿岩机械冲击性能测试系统。

1—液压卧式台架；2—推进伺服油缸；3—位移传感器；4—测试样机；5—流量
传感器；6—压力传感器；7—温度传感器；8—压力传感器；9—钎杆；10—扶

钎器；11—岩石移动车；12—吸能器；13—应变片；14—落锤；15—电动葫芦；
16—立式台架；17—推压装置

图 4-21 液压凿岩机械冲击性能测试系统

冲击能测试系统由标定台架、吸能器和卧式试验台组成。标定台架用于标定
落锤的冲击能。吸能器吸收传递给钎杆的应力波。卧式试验用于测定凿岩机冲击

能，同时可测出吸能状态下的冲击频率、钎杆中最大应力、进油压力、回油压
力、油温和流量，并通过公式计算得出能量利用率。

（1）冲击能标定
GB/T5621国家标准建议冲击能标定采用落锤标定。标定在立式台架上完
成，标定时将吸能器、落锤用钢丝穿好悬挂在立式台架上。落锤自距吸能器钎杆

头部2m高度自由下落，撞击钎杆传递能量，钎杆中能量以应力波的形式在钎杆
中传播，并且被吸能器吸收。

（2）标定原理

166
