通过支架安装激光位移传感器：
• 将流量传感器装在需要的位置；

• 连接位移传感器电缆、传感器供电电缆、流量传感器电缆、USB电缆等；
• 上电；
• 调整激光位移传感器；
• 启动液压冲击机器启动液压冲击机器；

• 高速采集；
• 数据回放及分析数据回放及分析；
• 使用软件自动获取所有数据使用软件自动获取所有数据；

• 计算需要获取的值计算需要获取的值；
• 软件自动生成实验报告软件自动生成实验报告。
此测试系统标定简单，测试读取方便。液压凿岩机测控曲线图见图4-20。

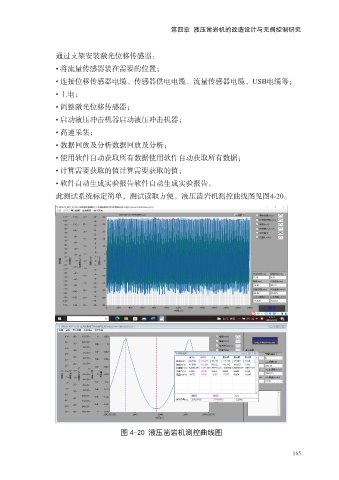

图 4-20 液压凿岩机测控曲线图
