第四章 液压凿岩机的改造设计与无阀控制研究

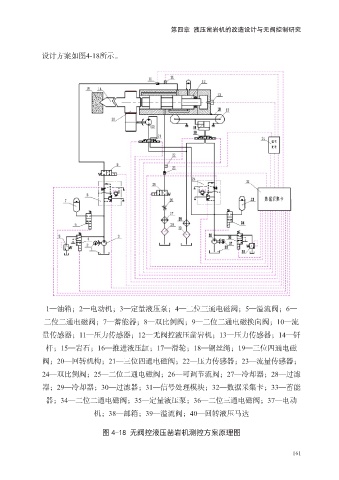

设计方案如图4-18所示。

1—油箱；2—电动机；3—定量液压泵；4—二位三通电磁阀；5—溢流阀；6—
二位二通电磁阀；7—蓄能器；8—双比例阀；9—二位二通电磁换向阀；10—流

量传感器；11—压力传感器；12—无阀控液压凿岩机；13—压力传感器；14—钎
杆；15—岩石；16—推进液压缸；17—滑轮；18—钢丝绳；19—三位四通电磁
阀；20—回转机构；21—三位四通电磁阀；22—压力传感器；23—流量传感器；

24—双比例阀；25—二位二通电磁阀；26—可调节流阀；27—冷却器；28—过滤
器；29—冷却器；30—过滤器；31—信号处理模块；32—数据采集卡；33—蓄能
器；34—二位二通电磁阀；35—定量液压泵；36—二位三通电磁阀；37—电动
机；38—邮箱；39—溢流阀；40—回转液压马达

图 4-18 无阀控液压凿岩机测控方案原理图
