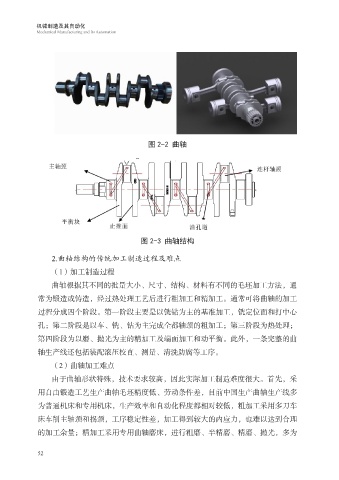

图 2-2 曲轴
图 2-3 曲轴结构
2.曲轴结构的传统加工制造过程及难点
（1）加工制造过程
曲轴根据其不同的批量大小、尺寸、结构、材料有不同的毛坯加工方法，通
常为锻造或铸造，经过热处理工艺后进行粗加工和精加工。通常可将曲轴的加工
过程分成四个阶段。第一阶段主要是以铣钻为主的基准加工，铣定位面和打中心
孔；第二阶段是以车、铣、钻为主完成全都轴颈的粗加工；第三阶段为热处理；
第四阶段为以磨、抛光为主的精加工及端面加工和动平衡。此外，一条完整的曲
轴生产线还包括装配滚压校直、测量、清洗防腐等工序。
（2）曲轴加工难点
由于曲轴形状特殊，技术要求较高，因此实际加工制造难度很大。首先，采
用自由锻造工艺生产曲轴毛坯精度低、劳动条件差，目前中国生产曲轴生产线多
为普通机床和专用机床，生产效率和自动化程度都相对较低，粗加工采用多刀车
床车削主轴颈和拐颈，工序稳定性差，加工得到较大的内应力，也难以达到合理
的加工余量；精加工采用专用曲轴磨床，进行粗磨、半精磨、精磨、抛光，多为
