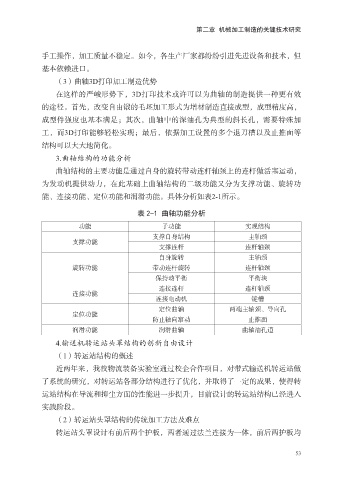

第二章 机械加工制造的关键技术研究

手工操作，加工质量不稳定。如今，各生产厂家都纷纷引进先进设备和技术，但
基本依赖进口。

（3）曲轴3D打印加工制造优势
在这样的严峻形势下，3D打印技术或许可以为曲轴的制造提供一种更有效
的途径。首先，改变自由锻的毛坯加工形式为增材制造直接成型，成型精度高，
成型件强度也基本满足；其次，曲轴中的深油孔为典型的斜长孔，需要特殊加

工，而3D打印能够轻松实现；最后，依据加工设置的多个退刀槽以及止推面等
结构可以大大地简化。
3.曲轴结构的功能分析

曲轴结构的主要功能是通过自身的旋转带动连杆轴颈上的连杆做活塞运动，
为发动机提供动力，在此基础上曲轴结构的二级功能又分为支撑功能、旋转功
能、连接功能、定位功能和润滑功能。具体分析如表2-1所示。

表 2-1 曲轴功能分析

功能 子功能 实现结构
支撑自身结构 主轴颈
支撑功能
支撑连杆 连杆轴颈
自身旋转 主轴颈
旋转功能 带动连杆旋转 连杆轴颈
保持动平衡 平衡块
连接连杆 连杆轴颈
连接功能
连接电动机 键槽
定位曲轴 两端主轴颈、导向孔
定位功能
防止轴向窜动 止推面
润滑功能 润滑曲轴 曲轴油孔道
4.输送机转运站头罩结构的创新自由设计
（1）转运站结构的概述
近两年来，我校物流装备实验室通过校企合作项目，对带式输送机转运站做

了系统的研究，对转运站各部分结构进行了优化，并取得了一定的成果，使得转
运站结构在导流和抑尘方面的性能进一步提升，目前设计的转运站结构已经进入
实践阶段。

（2）转运站头罩结构的传统加工方法及难点
转运站头罩设计有前后两个护板，两者通过法兰连接为一体，前后两护板均

53
