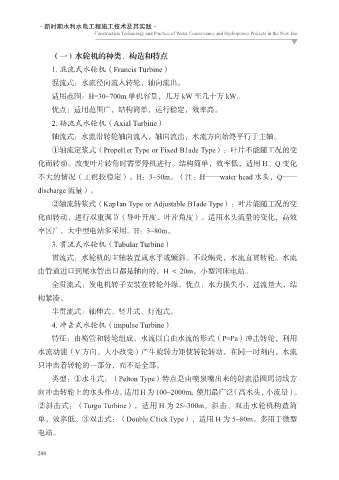

（一）水轮机的种类、构造和特点

1. 混流式水轮机（Francis Turbine）
混流式：水流径向流入转轮，轴向流出。
适用范围：H=30~700m 单机容量，几万 kW 至几十万 kW。

优点：适用范围广，结构简单，运行稳定，效率高。
2. 轴流式水轮机（Axial Turbine）

轴流式：水流沿转轮轴向流入，轴向流出，水流方向始终平行于主轴。
①轴流定浆式（Propel1er Type or Fixed B1ade Type）：叶片不能随工况的变
化而转动。改变叶片转角时需要停机进行。结构简单，效率低，适用 H、Q 变化

不大的情况（工祝较稳定）。H：3~50m。（注：H——water head 水头，Q——
discharge 流量）。
②轴流转浆式（Kap1an Type or Adjustable B1ade Type）：叶片能随工况的变

化而转动，进行双重调节（导叶开度、叶片角度）。适用水头流量的变化，高效
率区广，大中型电站多采用。H：3~80m。
3. 贯流式水轮机（Tubular Turbine）

贯流式：水轮机的主轴装置成水平或倾斜。不设蜗壳，水流直贯转轮。水流
由管道进口到尾水管出口都是轴向的。H ＜ 20m，小型河床电站。

全贯流式：发电机转子安装在转轮外缘。优点：水力损失小，过流量大，结
构紧凑。
半贯流式：轴伸式、竖井式、灯泡式。

4. 冲击式水轮机（impulse Turbine）
特征：由喷管和转轮组成。水流以自由水流的形式（P=Pa）冲击转轮，利用

水流动能（V 方向、大小改变）产生旋转力矩使转轮转动。在同一时刻内，水流
只冲击着转轮的一部分，而不是全部。
类型：①水斗式：（Pelton Type）特点是由喷泉嘴出来的射流沿圆周切线方

向冲击转轮上的水头作功。适用 H 为 100~2000m；使用最广泛（高水头，小流量）。
②斜击式：（Turgo Turbine），适用 H 为 25~300m。斜击、双击水轮机构造简
单，效率低。③双击式：（Double C1ick Type），适用 H 为 5~80m。多用于微型

电站。
