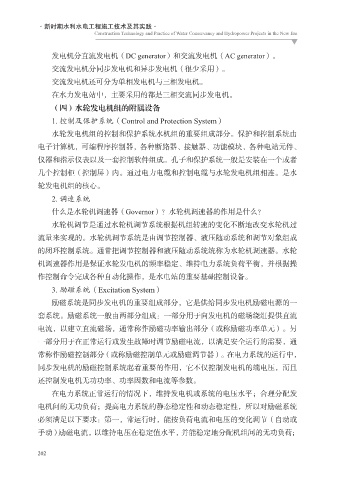

发电机分直流发电机（DC generator）和交流发电机（AC generator）。

交流发电机分同步发电机和异步发电机（很少采用）。
交流发电机还可分为单相发电机与三相发电机。
在水力发电站中，主要采用的都是三相交流同步发电机。
（四）水轮发电机组的附属设备

1. 控制及保护系统（Control and Protection System）
水轮发电机组的控制和保护系统水机组的重要组成部分。保护和控制系统由
电子计算机，可编程序控制器，各种断路器、接触器、功能模块、各种电站元件、

仪器和指示仪表以及一套控制软件组成。孔子和保护系统一般是安装在一个或者
几个控制柜（控制屏）内。通过电力电缆和控制电缆与水轮发电机组相连。是水
轮发电机组的核心。
2. 调速系统

什么是水轮机调速器（Governor）？水轮机调速器的作用是什么？
水轮机调节是通过水轮机调节系统根据机组转速的变化不断地改变水轮机过
流量来实现的。水轮机调节系统是由调节控制器、液压随动系统和调节对象组成

的闭环控制系统。通常把调节控制器和液压随动系统统称为水轮机调速器。水轮
机调速器作用是保证水轮发电机的频率稳定、维持电力系统负荷平衡，并根据操
作控制命令完成各种自动化操作，是水电站的重要基础控制设备。

3. 励磁系统（Excitation System）
励磁系统是同步发电机的重要组成部分，它是供给同步发电机励磁电源的一
套系统。励磁系统一般由两部分组成：一部分用于向发电机的磁场绕组提供直流

电流，以建立直流磁场，通常称作励磁功率输出部分（或称励磁功率单元）。另
一部分用于在正常运行或发生故障时调节励磁电流，以满足安全运行的需要，通
常称作励磁控制部分（或称励磁控制单元或励磁调节器）。在电力系统的运行中，
同步发电机的励磁控制系统起着重要的作用，它不仅控制发电机的端电压，而且

还控制发电机无功功率、功率因数和电流等参数。
在电力系统正常运行的情况下，维持发电机或系统的电压水平；合理分配发
电机间的无功负荷；提高电力系统的静态稳定性和动态稳定性，所以对励磁系统

必须满足以下要求：第一，常运行时，能按负荷电流和电压的变化调节（自动或
手动）励磁电流，以维持电压在稳定值水平，并能稳定地分配机组间的无功负荷；
