·新时期水利水电工程施工技术及其实践·
Construction Technology and Practice of Water Conservancy and Hydropower Projects in the New Era
发电机有功功率增加了 PL2-PL1，负荷调节效应是负荷吸取的有功功率相对
于原频率下的功率少吸收 PL3-PL2，系统频率降低到 f2。
当系统负荷减少时，频率的一次调整过程与上述相反。即系统频率升高，发
电机有功功率减少，负荷调节效应使负荷吸取的有功功率相对于原频率下的功率
有所增加。
（二）电力系统频率二次调整
当系统负荷变化较大，频率的一次调整的结果使系统频率过高或过低时，需
要改变发电机调速系统的设定值，使系统频率恢复到规定范围内。对于图 9-5，
等效发电机特性由 G1 变为 G2，系统频率回到 f1。

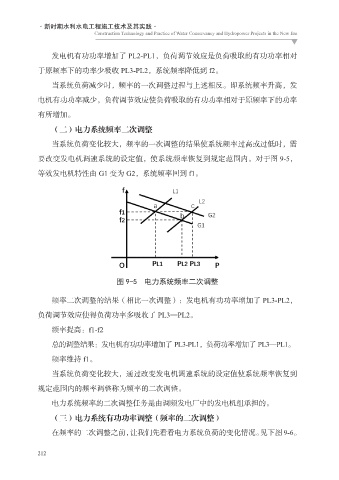

图 9-5 电力系统频率二次调整
频率二次调整的结果（相比一次调整）：发电机有功功率增加了 PL3-PL2，
负荷调节效应使得负荷功率多吸收了 PL3—PL2。
频率提高：f1-f2
总的调整结果：发电机有功功率增加了 PL3-PL1，负荷功率增加了 PL3—PL1。
频率维持 f1。
当系统负荷变化较大，通过改变发电机调速系统的设定值使系统频率恢复到
规定范围内的频率调整称为频率的二次调整。
电力系统频率的二次调整任务是由调频发电厂中的发电机组承担的。
（三）电力系统有功功率调整（频率的二次调整）
在频率的二次调整之前，让我们先看看电力系统负荷的变化情况。见下图 9-6。
212
