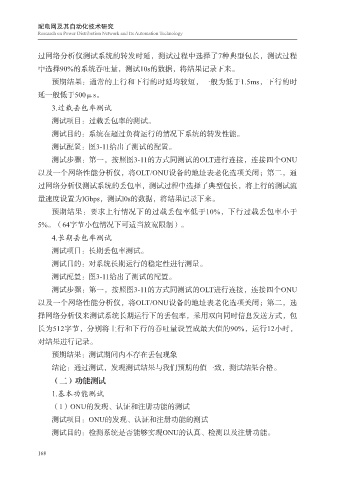

过网络分析仪测试系统的转发时延，测试过程中选择了7种典型包长，测试过程

中选择90%的系统吞吐量，测试10s的数据，将结果记录下来。
预期结果：通常的上行和下行的时延均较短，一般为低于1.5ms，下行的时
延一般低于500μs。
3.过载丢包率测试

测试项目：过载丢包率的测试。
测试目的：系统在超过负荷运行的情况下系统的转发性能。
测试配置：图3-11给出了测试的配置。
测试步骤：第一，按照图3-11的方式同测试的OLT进行连接，连接四个ONU

以及一个网络性能分析仪，将OLT/ONU设备的地址表老化选项关闭；第二，通
过网络分析仪测试系统的丢包率，测试过程中选择了典型包长，将上行的测试流
量速度设置为lGbps，测试l0s的数据，将结果记录下来。

预期结果：要求上行情况下的过载丢包率低于10%，下行过载丢包率小于
5%。（64字节小包情况下可适当放宽限制）。
4.长期丢包率测试

测试项目：长期丢包率测试。
测试目的：对系统长期运行的稳定性进行测量。
测试配置：图3-11给出了测试的配置。
测试步骤：第一，按照图3-11的方式同测试的OLT进行连接，连接四个ONU

以及一个网络性能分析仪，将OLT/ONU设备的地址表老化选项关闭；第二，选
择网络分析仪来测试系统长期运行下的丢包率，采用双向同时信息发送方式，包

长为512字节，分别将上行和下行的吞吐量设置成最大值的90%，运行12小时，
对结果进行记录。
预期结果：测试期间内不存在丢包现象
结论：通过测试，发现测试结果与我们预期的值一致，测试结果合格。

（二）功能测试
1.基本功能测试
（1）ONU的发现、认证和注册功能的测试

测试项目：ONU的发现、认证和注册功能的测试
测试目的：检测系统是否能够实现ONU的认真、检测以及注册功能。
