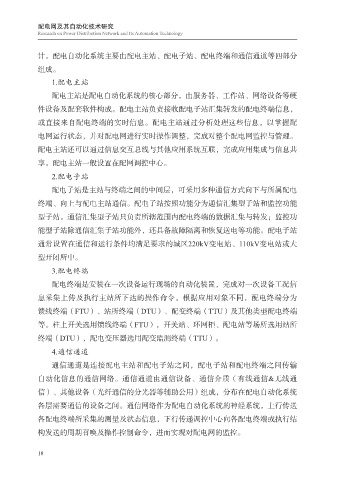

计。配电自动化系统主要由配电主站、配电子站、配电终端和通信通道等四部分
组成。
1.配电主站
配电主站是配电自动化系统的核心部分，由服务器、工作站、网络设备等硬
件设备及配套软件构成。配电主站负责接收配电子站汇集转发的配电终端信息，
或直接来自配电终端的实时信息。配电主站通过分析处理这些信息，以掌握配
电网运行状态，并对配电网进行实时操作调整，完成对整个配电网监控与管理。
配电主站还可以通过信息交互总线与其他应用系统互联，完成应用集成与信息共
享。配电主站一般设置在配网调控中心。
2.配电子站
配电子站是主站与终端之间的中间层，可采用多种通信方式向下与所属配电
终端、向上与配电主站通信。配电子站按照功能分为通信汇集型子站和监控功能
型子站。通信汇集型子站只负责所辖范围内配电终端的数据汇集与转发；监控功
能型子站除通信汇集子站功能外，还具备故障隔离和恢复送电等功能。配电子站
通常设置在通信和运行条件均满足要求的城区220kV变电站、110kV变电站或大
型开闭所中。
3.配电终端
配电终端是安装在一次设备运行现场的自动化装置，完成对一次设备工况信
息采集上传及执行主站所下达的操作命令。根据应用对象不同，配电终端分为
馈线终端（FTU）、站所终端（DTU）、配变终端（TTU）及其他类型配电终端
等。柱上开关选用馈线终端（FTU），开关站、环网柜、配电站等场所选用站所
终端（DTU），配电变压器选用配变监测终端（TTU）。
4.通信通道
通信通道是连接配电主站和配电子站之间，配电子站和配电终端之间传输
自动化信息的通信网络。通信通道由通信设备、通信介质（有线通信&无线通
信）、其他设备（光纤通信的分光器等辅助公用）组成，分布在配电自动化系统
各层需要通信的设备之间。通信网络作为配电自动化系统的神经系统，上行传送
各配电终端所采集的测量及状态信息，下行传递调控中心向各配电终端或执行结
构发送的周期召唤及操作控制命令，进而实现对配电网的监控。
