这是临时用电的方式，其中对于低压配电中设备的选取与常用配电不尽相
同。我们做个假设：有一个新建的小区引进一条10kV进线，建了一个配电室，

从变压器低压端出线0.4kV到配电柜（一级配电柜），再引出线到每栋楼的配电
箱（二级配电箱），再出线到每个单元楼的配电柜（三级配电），最终入户。一
般一级配电不允许直接带用电设备，二级配电后面会带动力设备，因为它是三相
电，三级配电就是市电（220V）。于里面的设备有一定的差异：一级配电柜里

面一般有隔离刀闸、断路器、漏电保护器等，二级里面是一个大的三相断路器、
三级是单相的断路器。当然这是举例子，要根据不同的用电负荷来选设备。
配电系统供电可靠性是电力系统可靠性的一个重要组成部分，也是最为关键

和直接的部分。配电网在电力系统和用户之间的地位，决定了配电网应该得到
应有的重视，随着近几年来电网改造与建设步伐的加快，配电网络也有了较大
的发展，但还存在没有得到合理的规划，配电线路长、节点多、结构复杂、设备
陈旧、供电可靠性和转换率不高等问题，所以对于配电系统的学习与研究还需

努力。
（三）配电网典型接线方式
配电网接线方式是指配电线路在供电区域的拓扑结构，可分为单电源辐射

状、双电源手拉手环网、多分段多联络、多供一备等。配电网接线方式的选取直
接决定线路的供电能力、转供能力等，因此在配电网建设中应合理规划建设，以
下重点介绍两种典型接线方式。
1.单电源辐射状

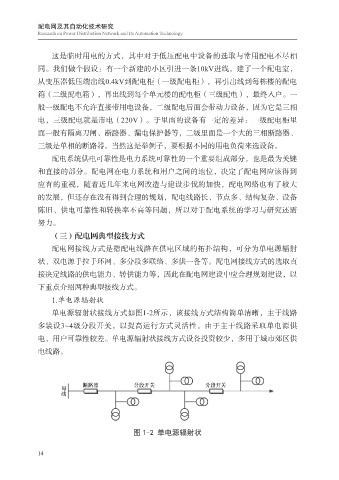

单电源辐射状接线方式如图1-2所示，该接线方式结构简单清晰，主干线路
多装设3~4级分段开关，以提高运行方式灵活性。由于主干线路采取单电源供
电，用户可靠性较差。单电源辐射状接线方式设备投资较少，多用于城市郊区供

电线路。

图 1-2 单电源辐射状
