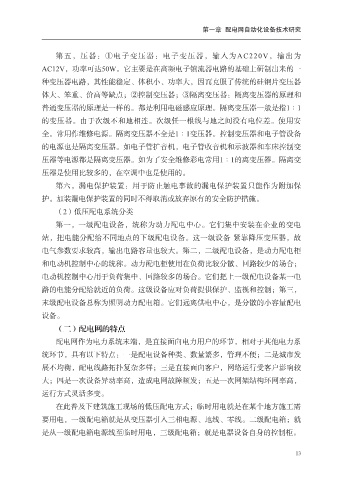

第一章 配电网自动化设备技术研究

第五，压器：①电子变压器：电子变压器，输入为AC220V，输出为

AC12V，功率可达50W。它主要是在高频电子镇流器电路的基础上研制出来的一
种变压器电路，其性能稳定、体积小、功率大，因而克服了传统的硅钢片变压器
体大、笨重、价高等缺点；②控制变压器；③隔离变压器：隔离变压器的原理和
普通变压器的原理是一样的。都是利用电磁感应原理。隔离变压器一般是指1∶1

的变压器。由于次级不和地相连。次级任一根线与地之间没有电位差。使用安
全。常用作维修电源。隔离变压器不全是1∶1变压器。控制变压器和电子管设备
的电源也是隔离变压器。如电子管扩音机，电子管收音机和示波器和车床控制变

压器等电源都是隔离变压器。如为了安全维修彩电常用1∶1的离变压器。隔离变
压器是使用比较多的，在空调中也是使用的。
第六，漏电保护装置：用于防止触电事故的漏电保护装置只能作为附加保
护。加装漏电保护装置的同时不得取消或放弃原有的安全防护措施。

（2）低压配电系统分类
第一，一级配电设备，统称为动力配电中心。它们集中安装在企业的变电
站，把电能分配给不同地点的下级配电设备。这一级设备 紧靠降压变压器，故

电气参数要求较高，输出电路容量也较大。第二，二级配电设备，是动力配电柜
和电动机控制中心的统称。动力配电柜使用在负荷比较分散、回路较少的场合；
电动机控制中心用于负荷集中、回路较多的场合。它们把上一级配电设备某一电

路的电能分配给就近的负荷。这级设备应对负荷提供保护、监视和控制；第三，
末级配电设备总称为照明动力配电箱。它们远离供电中心，是分散的小容量配电
设备。

（二）配电网的特点
配电网作为电力系统末端，是直接面向电力用户的环节，相对于其他电力系
统环节，具有以下特点：一是配电设备种类、数量繁多，管理不便；二是城市发
展不均衡，配电线路拓扑复杂多样；三是直接面向客户，网络运行受客户影响较

大；四是一次设备异动率高，造成电网故障频发；五是一次网架结构环网率高，
运行方式灵活多变。
在此普及下建筑施工现场的低压配电方式；临时用电就是在某个地方施工需

要用电，一级配电箱就是从变压器引入三相电源、地线、零线。二级配电箱；就
是从一级配电箱电源线至临时用电，三级配电箱；就是电器设备自身的控制柜。

13
