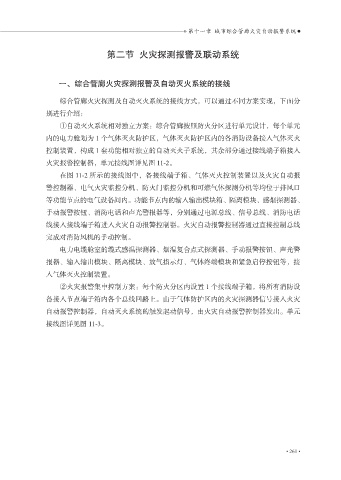

» 第十一章 城市综合管廊火灾自动报警系统

第二节 火灾探测报警及联动系统

一、综合管廊火灾探测报警及自动灭火系统的接线

综合管廊火灾探测及自动灭火系统的接线方式，可以通过不同方案实现，下面分
别进行介绍：
①自动灭火系统相对独立方案：综合管廊按照防火分区进行单元设计，每个单元

内的电力舱划为 1 个气体灭火防护区，气体灭火防护区内的各消防设备接入气体灭火
控制装置，构成 1 套功能相对独立的自动灭火子系统，其余部分通过接线端子箱接入
火灾报警控制器，单元接线图详见图 11-2。

在图 11-2 所示的接线图中，各接线端子箱、气体灭火控制装置以及火灾自动报
警控制器、电气火灾监控分机、防火门监控分机和可燃气体探测分机等均位于排风口

等功能节点的电气设备间内。功能节点内的输入输出模块箱、隔离模块、感烟探测器、
手动报警按钮、消防电话和声光警报器等，分别通过电源总线、信号总线、消防电话
线接入接线端子箱进入火灾自动报警控制器。火灾自动报警控制器通过直接控制总线

完成对消防风机的手动控制。
电力电缆舱室的缆式感温探测器、烟温复合点式探测器、手动报警按钮、声光警

报器、输入输出模块、隔离模块、放气指示灯、气体终端模块和紧急启停按钮等，接
入气体灭火控制装置。
②火灾报警集中控制方案：每个防火分区内设置 1 个接线端子箱，将所有消防设

备接入节点端子箱内各个总线回路上。由于气体防护区内的火灾探测器信号接入火灾
自动报警控制器，自动灭火系统的触发起动信号，由火灾自动报警控制器发出。单元
接线图详见图 11-3。
