» 第十五章 城市综合管廊电气自动化工程设计

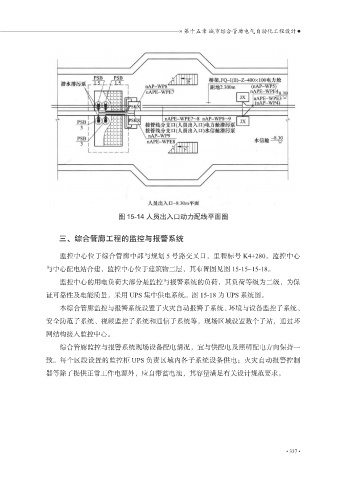

图 15-14 人员出入口动力配线平面图

三、综合管廊工程的监控与报警系统

监控中心位于综合管廊中部与规划 5 号路交叉口，里程标号 K4+280。监控中心

与中心配电站合建，监控中心位于建筑物二层，其布置图见图 15-15~15-18。
监控中心的用电负荷大部分是监控与报警系统的负荷，其负荷等级为二级，为保

证可靠性及电能质量，采用 UPS 集中供电系统。图 15-18 为 UPS 系统图。
本综合管廊监控与报警系统设置了火灾自动报警子系统、环境与设备监控子系统、

安全防范子系统、视频监控子系统和通信子系统等，现场区域设置数个子站，通过环
网结构接入监控中心。

综合管廊监控与报警系统现场设备配电情况，宜与供配电及照明配电方向保持一
致。每个区段设置的监控柜 UPS 负责区域内各子系统设备供电；火灾自动报警控制

器等除了提供正常工作电源外，应自带蓄电池，其容量满足有关设计规范要求。
