» 第十五章 城市综合管廊电气自动化工程设计

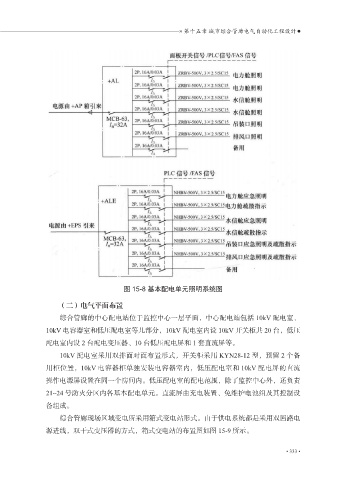

图 15-8 基本配电单元照明系统图

（二）电气平面布置
综合管廊的中心配电站位于监控中心一层平面，中心配电站包括 10kV 配电室、

10kV 电容器室和低压配电室等几部分，10kV 配电室内设 10kV 开关柜共 20 台，低压
配电室内设 2 台配电变压器、10 台低压配电屏和 1 套直流屏等。

10kV 配电室采用双排面对面布置形式，开关柜采用 KYN28-12 型，预留 2 个备
用柜位置，10kV 电容器柜单独安装电容器室内，低压配电室和 10kV 配电屏的直流
操作电源屏设置在同一个房间内。低压配电室的配电范围，除了监控中心外，还负责

21~24 号防火分区内各基本配电单元。直流屏由充电装置、免维护电池组及其控制设
备组成。

综合管廊现场区域变电所采用箱式变电站形式。由于供电系统都是采用双回路电
源进线，双干式变压器的方式，箱式变电站的布置图如图 15-9 所示。
