» 第十五章 城市综合管廊电气自动化工程设计

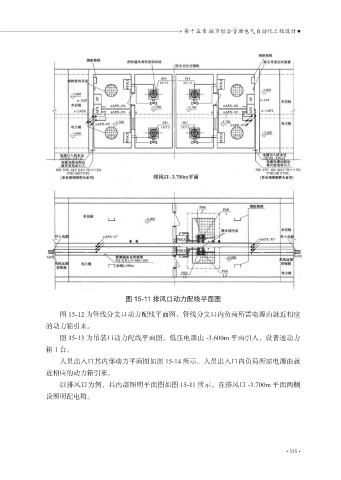

图 15-11 排风口动力配线平面图
图 15-12 为管线分支口动力配线平面图。管线分支口内负荷所需电源由就近相应
的动力箱引来。
图 15-13 为吊装口动力配线平面图。低压电源由 -3.600m 平面引入，设普通动力
箱 1 台。
人员出入口其内部动力平面图如图 15-14 所示。人员出入口内负荷所需电源由就
近相应的动力箱引来。
以排风口为例，其内部照明平面图如图 15-11 所示。在排风口 -3.700m 平面两侧
设照明配电箱。
