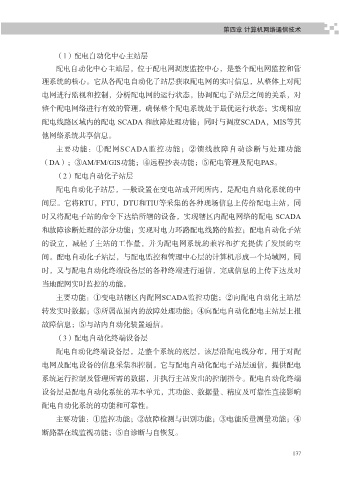

第四章 计算机网络通信技术

（1）配电自动化中心主站层
配电自动化中心主站层，位于配电网调度监控中心，是整个配电网监控和管

理系统的核心。它从各配电自动化子站层获取配电网的实时信息，从整体上对配
电网进行监视和控制，分析配电网的运行状态，协调配电子站层之间的关系，对
整个配电网络进行有效的管理，确保整个配电系统处于最优运行状态；实现相应

配电线路区域内的配电 SCADA 和故障处理功能；同时与调度SCADA，MIS等其
他网络系统共享信息。

主要功能：①配网SCADA监控功能；②馈线故障自动诊断与处理功能
（DA）；③AM/FM/GIS功能；④远程抄表功能；⑤配电管理及配电PAS。
（2）配电自动化子站层

配电自动化子站层，一般设置在变电站或开闭所内，是配电自动化系统的中
间层。它将RTU，FTU，DTU和TIU等采集的各种现场信息上传给配电主站，同

时又将配电子站的命令下达给所辖的设备，实现辖区内配电网络的配电 SCADA
和故障诊断处理的部分功能；实现对电力环路配电线路的监控；配电自动化子站
的设立，减轻了主站的工作量，并为配电网系统的兼容和扩充提供了发展的空

间。配电自动化子站层，与配电监控和管理中心层的计算机形成一个局域网，同
时，又与配电自动化终端设备层的各种终端进行通信，完成信息的上传下达及对

当地配网实时监控的功能。
主要功能：①变电站辖区内配网SCADA监控功能；②向配电自动化主站层
转发实时数据；③所属范围内的故障处理功能；④向配电自动化配电主站层上报

故障信息；⑤与站内自动化装置通信。
（3）配电自动化终端设备层

配电自动化终端设备层，是整个系统的底层，该层沿配电线分布，用于对配
电网及配电设备的信息采集和控制。它与配电自动化配电子站层通信，提供配电
系统运行控制及管理所需的数据，并执行主站发出的控制指令。配电自动化终端

设备层是配电自动化系统的基本单元，其功能、数据量、精度及可靠性直接影响
配电自动化系统的功能和可靠性。

主要功能：①监控功能；②故障检测与识别功能；③电能质量测量功能；④
断路器在线监视功能；⑤自诊断与自恢复。
