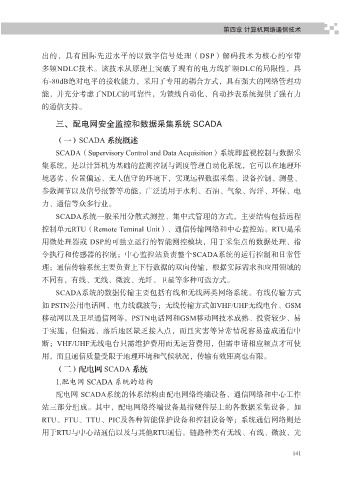

第四章 计算机网络通信技术

出的，具有国际先进水平的以数字信号处理（DSP）解码技术为核心的窄带
多频NDLC技术。该技术从原理上突破了现有的电力线扩频DLC的局限性，具

有-80dB绝对电平的接收能力，采用了专用的耦合方式，具有强大的网络管理功
能，并充分考虑了NDLC的可靠性，为馈线自动化、自动抄表系统提供了强有力
的通信支持。

三、配电网安全监控和数据采集系统 SCADA

（一）SCADA 系统概述
SCADA（Supervisory Control and Data Acquisition）系统即监视控制与数据采

集系统，是以计算机为基础的监测控制与调度管理自动化系统，它可以在地理环
境恶劣、位置偏远、无人值守的环境下，实现远程数据采集、设备控制、测量、
参数调节以及信号报警等功能，广泛适用于水利、石油、气象、海洋、环保、电
力、通信等众多行业。

SCADA系统一般采用分散式测控、集中式管理的方式，主要结构包括远程
控制单元RTU（Remote Teminal Unit）、通信传输网络和中心监控站。RTU是采
用微处理器或 DSP的可独立运行的智能测控模块，用于采集点的数据处理、指
令执行和传感器的控制；中心监控站负责整个SCADA系统的运行控制和日常管

理；通信传输系统主要负责上下行数据的双向传输，根据实际需求和应用领域的
不同有，有线、无线、微波、光纤、卫星等多种可选方式。
SCADA系统的数据传输主要包括有线和无线两类网络系统。有线传输方式
如 PSTN公用电话网、电力线载波等；无线传输方式如VHF/UHF无线电台、GSM

移动网以及卫星通信网等。PSTN电话网和GSM移动网技术成熟、投资较少、易
于实施，但偏远、落后地区缺乏接入点，而且灾害等异常情况容易造成通信中
断；VHF/UHF无线电台只需维护费用而无运营费用，但需申请相应频点才可使
用，而且通信质量受限于地理环境和气候状况，传输有效距离也有限。

（二）配电网 SCADA 系统
1.配电网 SCADA 系统的结构
配电网 SCADA系统的体系结构由配电网络终端设备、通信网络和中心工作
站三部分组成。其中，配电网络终端设备是指硬件层上的各数据采集设备，如

RTU、FTU、TTU、PIC及各种智能保护设备和控制设备等；系统通信网络则是
用于RTU与中心站通信以及与其他RTU通信。链路种类有无线、有线、微波、光

141
