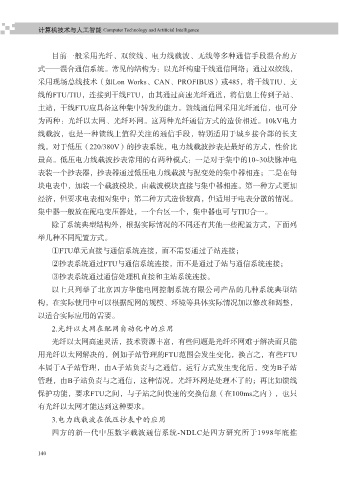

目前一般采用光纤、双绞线、电力线载波、无线等多种通信手段混合的方

式——混合通信系统。常见的结构为：以光纤构建干线通信网络；通过双绞线，
采用现场总线技术（如Lon Works、CAN、PROFIBUS）或485，将干线TIU、支
线的FTU/TIU，连接到干线FTU，由其通过高速光纤通道，将信息上传到子站、
主站，干线FTU应具备这种集中转发的能力。馈线通信网采用光纤通信，也可分

为两种：光纤以太网、光纤环网。这两种光纤通信方式的造价相近。10kV电力
线载波，也是一种馈线上值得关注的通信手段，特别适用于城乡接合部的长支
线。对于低压（220/380V）的抄表系统，电力线载波抄表是最好的方式，性价比

最高。低压电力线载波抄表常用的有两种模式：一是对于集中的10~30块脉冲电
表装一个抄表器，抄表器通过低压电力线载波与配变处的集中器相连；二是在每
块电表中，加装一个载波模块，由载波模块直接与集中器相连。第一种方式更加
经济，但要求电表相对集中；第二种方式造价较高，但适用于电表分散的情况。

集中器一般放在配电变压器处，一个台区一个，集中器也可与TIU合一。
除了系统典型结构外，根据实际情况的不同还有其他一些配置方式，下面列
举几种不同配置方式。

①FTU单元直接与通信系统连接，而不需要通过子站连接；
②抄表系统通过FTU与通信系统连接，而不是通过子站与通信系统连接；
③抄表系统通过通信处理机直接和主站系统连接。

以上只列举了北京四方华能电网控制系统有限公司产品的几种系统典型结
构，在实际使用中可以根据配网的规模、环境等具体实际情况加以修改和调整，
以适合实际应用的需要。

2.光纤以太网在配网自动化中的应用
光纤以太网高速灵活，技术资源丰富，有些问题是光纤环网难于解决而只能
用光纤以太网解决的，例如子站管理的FTU范围会发生变化，换言之，有些FTU
本属于A子站管理，由A子站负责与之通信，运行方式发生变化后，变为B子站

管理，由B子站负责与之通信，这种情况，光纤环网是处理不了的；再比如馈线
保护功能，要求FTU之间，与子站之间快速的交换信息（在100ms之内），也只
有光纤以太网才能达到这种要求。

3.电力线载波在低压抄表中的应用
四方的新一代中压数字载波通信系统-NDLC是四方研究所于1998年底推
