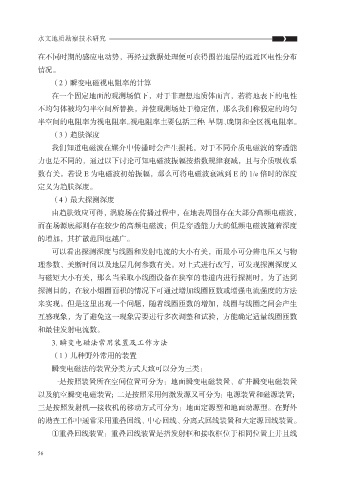

水文地质勘察技术研究
在不同时期的感应电动势，再经过数据处理便可获得围岩地层的远近区电性分布
情况。
（2）瞬变电磁视电阻率的计算
在一个固定地面的观测场值下，对于非理想地质体而言，若将地表下的电性
不均匀体被均匀半空间所替换，并使观测场处于稳定值，那么我们称假定的均匀
半空间的电阻率为视电阻率。视电阻率主要包括三种：早期、晚期和全区视电阻率。
（3）趋肤深度
我们知道电磁波在媒介中传播时会产生损耗，对于不同介质电磁波的穿透能
力也是不同的，通过以下讨论可知电磁波振幅按指数规律衰减，且与介质吸收系
数有关。若设 E 为电磁波初始振幅，那么可将电磁波衰减到 E 的 1/e 倍时的深度
定义为趋肤深度。
（4）最大探测深度
由趋肤效应可得，涡旋场在传播过程中，在地表周围存在大部分高频电磁波，
而在场源底部则存在较少的高频电磁波；但是穿透能力大的低频电磁波随着深度
的增加，其扩散范围也越广。
可以看出探测深度与线圈和发射电流的大小有关，而最小可分辨电压又与物
理参数、关断时间以及地层几何参数有关。对上式进行改写，可发现探测深度又
与磁矩大小有关，那么当采取小线圈设备在狭窄的巷道内进行探测时，为了达到
探测目的，在较小烟圈面积的情况下可通过增加线圈匝数或增强电流强度的方法
来实现。但是这里出现一个问题，随着线圈匝数的增加，线圈与线圈之间会产生
互感现象，为了避免这一现象需要进行多次调整和试验，方能确定适量线圈匝数
和最佳发射电流数。
3. 瞬变电磁法常用装置及工作方法
（1）几种野外常用的装置
瞬变电磁法的装置分类方式大致可以分为三类：
一是按照装置所在空间位置可分为：地面瞬变电磁装置、矿井瞬变电磁装置
以及航空瞬变电磁装置；二是按照采用何激发源又可分为：电源装置和磁源装置；
三是按照发射机—接收机的移动方式可分为：地面定源型和地面动源型。在野外
的勘查工作中通常采用重叠回线、中心回线、分离式回线装置和大定源回线装置。
①重叠回线装置：重叠回线装置是指发射框和接收框位于相同位置上并且线
56
