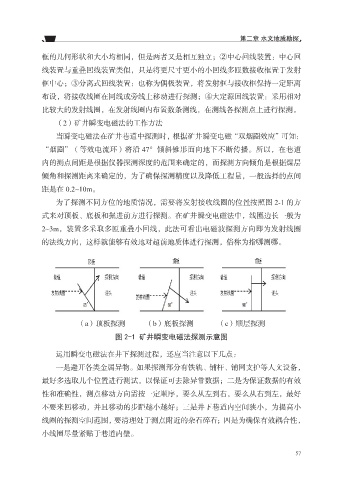

第二章 水文地质勘探
框的几何形状和大小均相同，但是两者又是相互独立；②中心回线装置：中心回
线装置与重叠回线装置类似，只是将更尺寸更小的小回线多匝数接收框置于发射
框中心；③分离式回线装置：也称为偶极装置，将发射框与接收框保持一定距离
布设，将接收线圈在同线或旁线上移动进行探测；④大定源回线装置：采用相对
比较大的发射线圈，在发射线圈内布置数条测线，在测线各探测点上进行探测。
（2）矿井瞬变电磁法的工作方法
当瞬变电磁法在矿井巷道中探测时，根据矿井瞬变电磁“双烟圈效应”可知：
“烟圈”（等效电流环）将沿 47°倾斜锥形面向地下不断传播。所以，在巷道
内的测点间距是根据仪器探测深度的范围来确定的，而探测方向倾角是根据煤层
倾角和探测距离来确定的，为了确保探测精度以及降低工程量，一般选择的点间
距是在 0.2~10m。
为了探测不同方位的地质情况，需要将发射接收线圈的位置按照图 2-1 的方
式来对顶板、底板和掘进前方进行探测。在矿井瞬变电磁法中，线圈边长一般为
2~3m，装置多采取多匝重叠小回线，此法可看出电磁波探测方向即为发射线圈
的法线方向，这样就能够有效地对超前地质体进行探测，俗称为指哪测哪。
（a）顶板探测 （b）底板探测 （c）顺层探测
图 2-1 矿井瞬变电磁法探测示意图
运用瞬变电磁法在井下探测过程，还应当注意以下几点：
一是避开各类金属异物。如果探测部分有铁轨、铺杆、铺网支护等人文设备，
最好多选取几个位置进行测试，以保证可去除异常数据；二是为保证数据的有效
性和准确性，测点移动方向需按一定顺序，要么从左到右，要么从右到左，最好
不要来回移动，并且移动的步距越小越好；三是井下巷道内空间狭小，为提高小
线圈的探测空间范围，要清理处于测点附近的杂石碎石；四是为确保有效耦合性，
小线圈尽量紧贴于巷道内壁。
57
