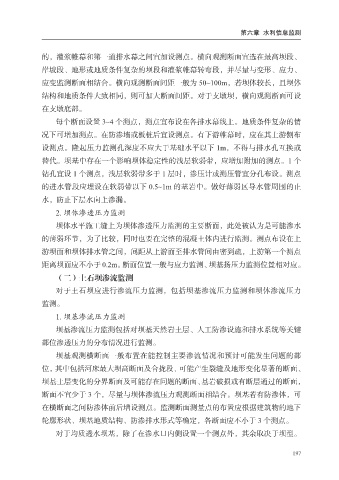

第六章 水利信息监测

的，灌浆帷幕和第一道排水幕之间宜加设测点。横向观测断面宜选在最高坝段、

岸坡段、地形或地质条件复杂的坝段和灌浆帷幕转弯段，并尽量与变形、应力、
应变监测断面相结合。横向观测断面间距一般为 50~100m，若坝体较长，且坝体
结构和地质条件大致相同，则可加大断面间距。对于支墩坝，横向观测断面可设
在支墩底部。

每个断面设置 3~4 个测点，测点宜布设在各排水幕线上。地质条件复杂的情
况下可增加测点。在防渗墙或板桩后宜设测点。有下游帷幕时，应在其上游侧布

设测点。隆起压力监测孔深度不应大于基础水平以下 1m，不得与排水孔互换或
替代。坝基中存在一个影响坝体稳定性的浅层软弱带，应增加附加的测点。1 个
钻孔宜设 1 个测点，浅层软弱带多于 1 层时，渗压计或测压管宜分孔布设。测点
的进水管段应埋设在软弱带以下 0.5~1m 的基岩中。做好薄弱区导水管周围的止

水，防止下层水向上渗漏。
2. 坝体渗透压力监测
坝体水平施工缝上为坝体渗透压力监测的主要断面，此处被认为是可能渗水

的薄弱环节，为了比较，同时也要在完整的混凝土体内进行监测。测点布设在上
游坝面和坝体排水管之间，间距从上游面至排水管间由密到疏，上游第一个测点
距离坝面应不小于 0.2m。断面位置一般与应力监测、坝基扬压力监测位置相对应。
（二）土石坝渗流监测

对于土石坝应进行渗流压力监测，包括坝基渗流压力监测和坝体渗流压力
监测。
1. 坝基渗流压力监测

坝基渗流压力监测包括对坝基天然岩土层、人工防渗设施和排水系统等关键
部位渗透压力的分布情况进行监测。
坝基观测横断面一般布置在能控制主要渗流情况和预计可能发生问题的部
位，其中包括河床最大坝高断面及合拢段、可能产生裂缝及地形变化显著的断面、

坝基土层变化的分界断面及可能存在问题的断面、基岩破损或有断层通过的断面，
断面不宜少于 3 个，尽量与坝体渗流压力观测断面相结合。坝基若有防渗体，可

在横断面之间防渗体前后增设测点。监测断面测量点的布置应根据建筑物的地下
轮廓形状、坝基地质结构、防渗排水形式等确定，各断面应不小于 3 个测点。
对于均质透水坝基，除了在渗水口内侧设置一个测点外，其余取决于坝型。

197
