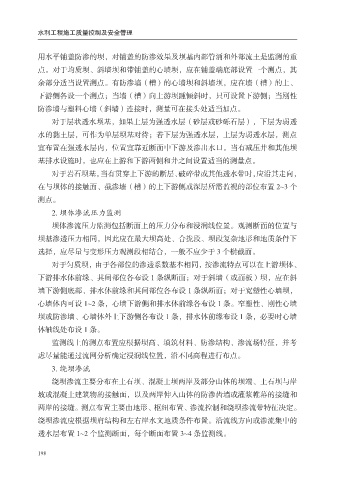

水利工程施工质量控制及安全管理

用水平铺盖防渗的坝，对铺盖的防渗效果及坝基内部管涌和外部流土是监测的重

点。对于均质坝、斜墙坝和带铺盖的心墙坝，应在铺盖端底部设置一个测点，其
余部分适当设置测点。有防渗墙（槽）的心墙坝和斜墙坝，应在墙（槽）的上、
下游侧各设一个测点；当墙（槽）向上游坝踵倾斜时，只可设置下游侧；当刚性
防渗墙与塑料心墙（斜墙）连接时，测量可在接头处适当加点。

对于层状透水坝基，如果上层为强透水层（砂层或砂砾石层），下层为弱透
水的黏土层，可作为单层坝基对待；若下层为强透水层，上层为弱透水层，测点

宜布置在强透水层内，位置宜靠近断面中下游及渗出水口。当有减压井和其他坝
基排水设施时，也应在上游和下游两侧和井之间设置适当的测量点。
对于岩石坝基，当有贯穿上下游的断层、破碎带或其他透水带时，应沿其走向，
在与坝体的接触面、截渗墙（槽）的上下游侧或深层所需监视的部位布置 2~3 个

测点。
2. 坝体渗流压力监测
坝体渗流压力监测包括断面上的压力分布和浸润线位置。观测断面的位置与

坝基渗透压力相同，因此应在最大坝高处、合拢段、坝段复杂地形和地质条件下
选择，应尽量与变形压力观测段相结合，一般不应少于 3 个横截面。
对于匀质坝，由于各部位的渗透系数基本相同，按渗流特点可以在上游坝体、
下游排水体前缘、其间部位各布设 1 条纵断面；对于斜墙（或面板）坝，应在斜

墙下游侧底部、排水体前缘和其间部位各布设 1 条纵断面；对于宽塑性心墙坝，
心墙体内可设 1~2 条，心墙下游侧和排水体前缘各布设 1 条。窄塑性、刚性心墙
坝或防渗墙、心墙体外上下游侧各布设 1 条，排水体前缘布设 1 条，必要时心墙

体轴线处布设 1 条。
监测线上的测点布置应根据坝高、填筑材料、防渗结构、渗流场特征，并考
虑尽量能通过流网分析确定浸润线位置，沿不同高程进行布点。

3. 绕坝渗流
绕坝渗流主要分布在土石坝、混凝土坝两岸及部分山体的坝端、土石坝与岸
坡或混凝土建筑物的接触面，以及两岸伸入山体的防渗齿墙或灌浆帷幕的接缝和

两岸的接缝。测点布置主要由地形、枢纽布置、渗流控制和绕坝渗流带特征决定。
绕坝渗流应根据坝肩结构和左右岸水文地质条件布置。沿流线方向或渗流集中的
透水层布置 1~2 个监测断面，每个断面布置 3~4 条监测线。
