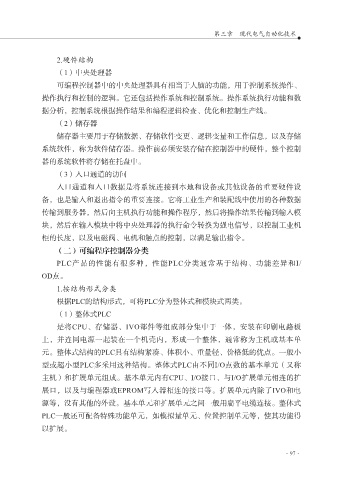

第三章 现代电气自动化技术

2.硬件结构
（1）中央处理器
可编程控制器中的中央处理器具有相当于人脑的功能，用于控制系统操作、

操作执行和控制的逻辑。它还包括操作系统和控制系统。操作系统执行功能和数
据分析，控制系统根据操作结果和编程逻辑检查、优化和控制生产线。
（2）储存器
储存器主要用于存储数据、存储软件变更、逻辑变量和工作信息，以及存储

系统软件，称为软件储存器。操作前必须安装存储在控制器中的硬件，整个控制
器的系统软件将存储在托盘中。
（3）入口通道的访问
入口通道和入口数据是将系统连接到本地和设备或其他设备的重要硬件设

备，也是输入和退出指令的重要连接。它将工业生产和装配线中使用的各种数据
传输到服务器，然后向主机执行功能和操作程序，然后将操作结果传输到输入模
块，然后在输入模块中将中央处理器的执行命令转换为强电信号，以控制工业机
柜的长度，以及电磁阀、电机和触点的控制，以满足输出指令。

（二）可编程序控制器分类
PLC产品的性能有很多种，性能PLC分类通常基于结构、功能差异和I/
OD点。
1.按结构形式分类

根据PLC的结构形式，可将PLC分为整体式和模块式两类。
（1）整体式PLC
是将CPU、存储器、IVO部件等组成部分集中于一体，安装在印刷电路板
上，并连同电源一起装在一个机壳内，形成一个整体，通常称为主机或基本单

元。整体式结构的PLC具有结构紧凑、体积小、重量轻、价格低的优点。一般小
型或超小型PLC多采用这种结构。整体式PLC由不同I/O点数的基本单元（又称
主机）和扩展单元组成。基本单元内有CPU、I/O接口、与I/O扩展单元相连的扩
展口，以及与编程器或EPROM写入器相连的接口等。扩展单元内除了IVO和电

源等，没有其他的外设。基本单元和扩展单元之间一般用扁平电缆连接。整体式
PLC一般还可配备特殊功能单元，如模拟量单元、位置控制单元等，使其功能得
以扩展。
