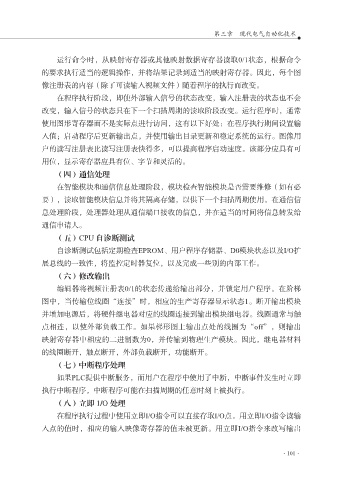

第三章 现代电气自动化技术

运行命令时，从映射寄存器或其他映射数据寄存器读取0/1状态，根据命令
的要求执行适当的逻辑操作，并将结果记录到适当的映射寄存器。因此，每个图
像注册表的内容（除了可读输入视频文件）随着程序的执行而改变。

在程序执行阶段，即使外部输入信号的状态改变，输入注册表的状态也不会
改变，输入信号的状态只在下一个扫描周期的读取阶段改变。运行程序时，通常
使用图形寄存器而不是实际点进行访问，这有以下好处：在程序执行期间设置输
入值；启动程序后更新输出点，并使用输出目录更新和稳定系统的运行。图像用

户的读写注册表比读写注册表快得多，可以提高程序启动速度。该部分应具有可
用位，显示寄存器应具有位、字节和灵活的。
（四）通信处理
在智能模块和通信信息处理阶段，模块检查智能模块是否需要维修（如有必

要），读取智能模块信息并将其隔离存储，以供下一个扫描周期使用。在通信信
息处理阶段，处理器处理从通信端口接收的信息，并在适当的时间将信息转发给
通信申请人。
（五）CPU 自诊断测试

自诊断测试包括定期检查EPROM、用户程序存储器、D0模块状态以及I/O扩
展总线的一致性，将监控定时器复位，以及完成一些别的内部工作。
（六）修改输出
编辑器将视频注册表0/1的状态传递给输出部分，并锁定用户程序。在阶梯

图中，当传输位线圈“连接”时，相应的生产寄存器显示状态1。断开输出模块
并增加电源后，将硬件继电器对应的线圈连接到输出模块继电器。线圈通常与触
点相连，以使外部负载工作。如果梯形图上输出点处的线圈为“off”，则输出
映射寄存器中相应的二进制数为0，并传输到物理生产模块。因此，继电器材料

的线圈断开，触点断开，外部负载断开，功能断开。
（七）中断程序处理
如果PLC提供中断服务，而用户在程序中使用了中断，中断事件发生时立即
执行中断程序，中断程序可能在扫描周期的任意时刻上被执行。

（八）立即 1/O 处理
在程序执行过程中使用立即I/O指令可以直接存取I/O点。用立即I/O指令读输
入点的值时，相应的输入映像寄存器的值未被更新。用立即I/O指令来改写输出
