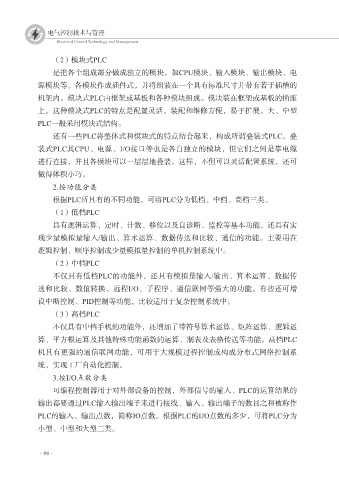

（2）模块式PLC
是把各个组成部分做成独立的模块，如CPU模块、输入模块、输出模块、电
源模块等。各模块作成插件式，并将组装在一个具有标准尺寸并带有若干插槽的

机架内。模块式PLC由框架或基板和各种模块组成。模块装在框架或基板的插座
上。这种模块式PLC的特点是配置灵活，装配和维修方便，易于扩展。大、中型
PLC一般采用模块式结构。
还有一些PLC将整体式和模块式的特点结合起来，构成所谓叠装式PLC。叠

装式PLC其CPU、电源、I/O接口等也是各自独立的模块，但它们之间是靠电缆
进行连接，并且各模块可以一层层地叠装。这样，不但可以灵活配置系统，还可
做得体积小巧。
2.按功能分类

根据PLC所具有的不同功能，可将PLC分为低档、中档、高档三类。
（1）低档PLC
具有逻辑运算、定时、计数、移位以及自诊断、监控等基本功能，还具有实
现少量模拟量输入/输出、算术运算、数据传送和比较、通信的功能。主要用在

逻辑控制、顺序控制或少量模拟量控制的单机控制系统中。
（2）中档PLC
不仅具有低档PLC的功能外，还具有模拟量输入/输出、算术运算、数据传
送和比较、数值转换、远程I/O、子程序、通信联网等强大的功能。有些还可增

设中断控制、PID控制等功能，比较适用于复杂控制系统中。
（3）高档PLC
不仅具有中档手机的功能外，还增加了带符号算术运算、矩阵运算、逻辑运
算、平方根运算及其他特殊功能函数的运算、制表及表格传送等功能。高档PLC

机具有更强的通信联网功能，可用于大规模过程控制或构成分布式网络控制系
统，实现工厂自动化控制。
3.按I/O点数分类
可编程控制器用于对外部设备的控制，外部信号的输入、PLC的运算结果的

输出都要通过PLC输入输出端子来进行接线、输入、输出端子的数目之和被称作
PLC的输入、输出点数，简称IO点数。根据PLC的IJO点数的多少，可将PLC分为
小型、中型和大型三类。

·98·
