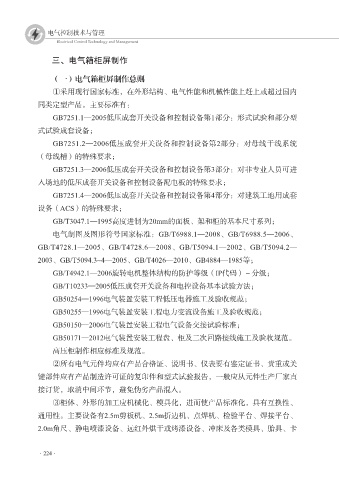

三、电气箱柜屏制作

（一）电气箱柜屏制作总则

①采用现行国家标准，在外形结构、电气性能和机械性能上赶上或超过国内
同类定型产品。主要标准有：
GB7251.1—2005低压成套开关设备和控制设备第1部分：形式试验和部分型
式试验成套设备；

GB7251.2—2006低压成套开关设备和控制设备第2部分：对母线干线系统
（母线槽）的特殊要求；
GB7251.3—2006低压成套开关设备和控制设备第3部分：对非专业人员可进

入场地的低压成套开关设备和控制设备配电板的特殊要求；
GB7251.4—2006低压成套开关设备和控制设备第4部分：对建筑工地用成套
设备（ACS）的特殊要求；
GB/T3047.1—1995高度进制为20mm的面板、架和柜的基本尺寸系列；

电气制图及图形符号国家标准：GB/T6988.1—2008、GB/T6988.5—2006、
GB/T4728.1—2005、GB/T4728.6—2008、GB/T5094.1—2002、GB/T5094.2—
2003、GB/T5094.3~4—2005、GB/T4026—2010、GB4884—1985等；

GB/T4942.1—2006旋转电机整体结构的防护等级（IP代码）－分级；
GB/T10233—2005低压成套开关设备和电控设备基本试验方法；
GB50254—1996电气装置安装工程低压电器施工及验收规范；
GB50255—1996电气装置安装工程电力变流设备施工及验收规范；

GB50150—2006电气装置安装工程电气设备交接试验标准；
GB50171—2012电气装置安装工程盘、柜及二次回路接线施工及验收规范。
高压柜制作相应标准及规范。

②所有电气元件均应有产品合格证、说明书、仪表要有鉴定证书、贵重或关
键部件应有产品制造许可证的复印件和型式试验报告，一般应从元件生产厂家直
接订货，取消中间环节，避免伪劣产品混入。

③柜体、外形的加工应机械化、模具化，进而使产品标准化，具有互换性、
通用性。主要设备有2.5m剪板机、2.5m折边机、点焊机、检验平台、焊接平台、
2.0m角尺、静电喷漆设备、远红外烘干或烤漆设备、冲床及各类模具、胎具、卡
