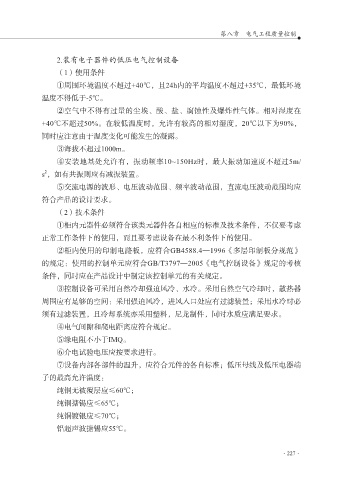

第八章 电气工程质量控制

2.装有电子器件的低压电气控制设备
（1）使用条件
①周围环境温度不超过+40℃，且24h内的平均温度不超过+35℃，最低环境

温度不得低于-5℃。
②空气中不得有过量的尘埃、酸、盐、腐蚀性及爆炸性气体。相对湿度在
+40℃不超过50%。在较低温度时，允许有较高的相对湿度，20℃以下为90%，
同时应注意由于温度变化可能发生的凝露。

③海拔不超过1000m。
④安装地基处允许有，振动频率10~150Hz时，最大振动加速度不超过5m/
2
s ，如有共振则应有减振装置。
⑤交流电源的波形、电压波动范围、频率波动范围，直流电压波动范围均应

符合产品的设计要求。
（2）技术条件
①柜内元器件必须符合该类元器件各自相应的标准及技术条件，不仅要考虑
正常工作条件下的使用，而且要考虑设备在最不利条件下的使用。

②柜内使用的印制电路板，应符合GB4588.4—1996《多层印制板分规范》
的规定：使用的控制单元应符合GB/T3797—2005《电气控制设备》规定的考核
条件，同时应在产品设计中制定该控制单元的有关规定。
③控制设备可采用自然冷却强迫风冷、水冷。采用自然空气冷却时，散热器

周围应有足够的空间：采用强迫风冷，进风入口处应有过滤装置；采用水冷时必
须有过滤装置，且冷却系统亦采用塑料，尼龙制件，同时水质应满足要求。
④电气间隙和爬电距离应符合规定。
⑤缘电阻不小于IMQ。

⑥介电试验电压应按要求进行。
⑦设备内部各部件的温升，应符合元件的各自标准；低压母线及低压电器端
子的最高允许温度：
纯铜无被覆层应≤60℃；

纯铜搪锡应≤65℃；
纯铜镀银应≤70℃；
铝超声波搪锡应55℃。
