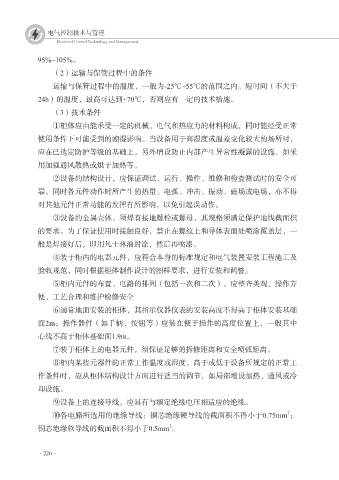

Page 238 - 电气控制技术与管理

电气控制技术与管理
Electrical Control Technology and Management

95%~105%。
（2）运输与保管过程中的条件
运输与保管过程中的温度，一般为-25℃~55℃的范围之内。短时间（不大于

24h）的温度，最高可达到+70℃，否则应有一定的技术措施。
（3）技术条件

①柜体应由能承受一定的机械、电气和热应力的材料构成，同时能经受正常
使用条件下可能受到的潮湿影响。当设备用于高湿度或温差变化较大的场所时，
应在已选定防护等级的基础上，另外增设防止内部产生异常性凝露的设施，如采
用加强通风散热或烘干加热等。

②设备的结构设计，应保证调试、运行、操作、维修和检查测试时的安全可
靠。同时各元件动作时所产生的热量、电弧、冲击、振动、磁场或电场，亦不得

对其他元件正常功能的发挥有所影响，以免引起误动作。
③设备的金属壳体，须焊有接地螺栓或螺母，其规格须满足保护地线截面积
的要求。为了保证使用时接触良好，禁止在螺纹上和导体表面处喷涂覆盖层，一
般是焊接好后，即用凡士林油封涂，然后再喷漆。

④装于柜内的电器元件，应符合本身的标准规定和电气装置安装工程施工及
验收规范，同时根据柜体制作设计的图样要求，进行安装和调整。

⑤柜内元件的布置、电路的排列（包括一次和二次），应整齐美观、操作方
便、工艺合理和维护检修安全
⑥通常地面安装的柜体，其指示仪器仪表的安装高度不得高于柜体安装基础
面2m；操作器件（如手柄、按钮等）应装在便于操作的高度位置上，一般其中

心线不高于柜体基础面1.9m。
⑦装于柜体上的电器元件，须保证足够的拆修距离和安全喷弧距离。

⑧柜内某些元器件的正常工作温度或湿度，高于或低于设备所规定的正常工
作条件时，应从柜体结构设计方面进行适当的调节，如局部增设加热、通风或冷
却设施。
⑨设备上的连接导线，应具有与额定绝缘电压相适应的绝缘。

2
⑩各电路所选用的绝缘导线：铜芯绝缘硬导线的截面积不得小于0.75mm ；
2
铜芯绝缘软导线的截面积不得小于0.5mm 。

·226·
