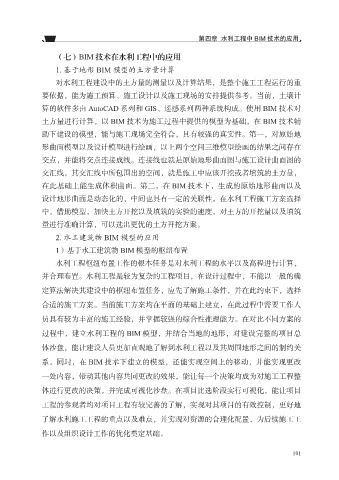

第四章 水利工程中 BIM 技术的应用

（七）BIM 技术在水利工程中的应用

1. 基于地形 BIM 模型的土方量计算
对水利工程建设中的土方量的测量以及计算结果，是整个施工工程运行的重
要依据，能为施工预算、施工设计以及施工现场的安排提供参考。当前，土壤计
算的软件多由 AutoCAD 系列和 GIS、遥感系列两种系统构成。使用 BIM 技术对

土方量进行计算，以 BIM 技术为施工过程中提供的模型为基础，在 BIM 技术辅
助下建设的模型，能与施工现场完全符合，具有较强的真实性。第一，对原始地
形曲面模型以及设计模型进行绘画，以上两个空间三维模型绘画的结果之间存在

交点，并能将交点连接成线。连接线也就是原始地形曲面图与施工设计曲面图的
交汇线，其交汇线中所包围出的空间，就是施工中应该开挖或者填筑的土方量，
在此基础上能生成体积曲面。第二，在 BIM 技术下，生成的原始地形曲面以及
设计地形曲面是动态化的，中间也具有一定的关联性。在水利工程施工方案选择

中，借助模型，加快土方开挖以及填筑的实验的速度，对土方的开挖量以及填筑
量进行准确计算，可以选出更优的土方开挖方案。
2. 水工建筑物 BIM 模型的应用

1）基于水工建筑物 BIM 模型的枢纽布置
水利工程枢纽布置工作的根本任务是对水利工程的水平以及高程进行计算，
并合理布置。水利工程是较为复杂的工程项目，在设计过程中，不能以一般的确

定算法解决其建设中的枢纽布置任务，应先了解施工条件，并在此约束下，选择
合适的施工方案。当前施工方案均在平面的基础上建立，在此过程中需要工作人

员具有较为丰富的施工经验，并掌握较强的综合性推理能力。在对比不同方案的
过程中，建立水利工程的 BIM 模型，并结合当地的地形，对建设完整的项目总

体沙盘，能让建设人员更加直观地了解到水利工程以及其周围地形之间的制约关
系。同时，在 BIM 技术下建立的模型，还能实现空间上的移动，并能实现更改

一处内容，带动其他内容共同更改的效果，能让每一个决策均成为对施工工程整
体进行更改的决策，并完成可视化沙盘。在项目比选阶段实行可视化，能让项目

工程的参观者均对项目工程有较完善的了解，实现对其项目的有效控制，更好地

了解水利施工工程的重点以及难点，并实现对资源的合理化配置，为后续施工工
作以及组织设计工作的优化奠定基础。
