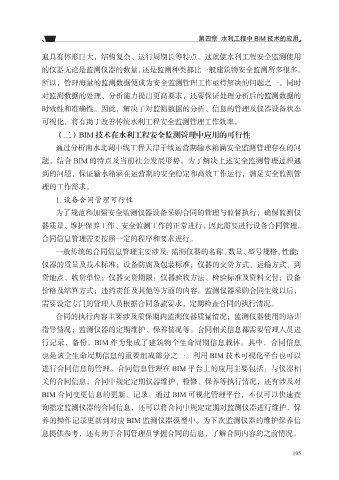

Page 119 - 水利工程管理的现代化发展及方向

第四章 水利工程中 BIM 技术的应用

遍具有体形巨大，结构复杂、运行周期长等特点。这就使水利工程安全监测使用

的仪器无论是监测仪器的数量，还是监测种类都比一般建筑物安全监测所多很多。
所以，管理海量的监测数据便成为安全监测管理工作亟待解决的问题之一。同时
对监测数据的处理、分析能力提出更高要求，还要保证处理分析后的监测数据的
时效性和准确性。因此，解决了对监测数据的分析、信息的管理及仪器设备状态

可视化，将有助于改善传统水利工程安全监测管理工作效率。
（二）BIM 技术在水利工程安全监测管理中应用的可行性

通过分析南水北调中线工程天津干线运营期输水箱涵安全监测管理存在的问
题，结合 BIM 的特点及当前社会发展形势。为了解决上述安全监测管理过程遇
到的问题，保证输水箱涵在运营期的安全稳定和高效工作运行，满足安全监测管
理的工作需求。

1. 设备合同管理可行性
为了规范和加强安全监测仪器设备采购合同的管理与监督执行，确保监测仪
器质量、维护保养工作、安全监测工作的正常进行，因此需要进行设备合同管理。

合同信息管理需要按照一定的程序和要求进行。
一般传统的合同信息管理主要涉及：监测仪器的名称、数量、型号规格、性能；
仪器的质量及技术标准；设备防腐及包装标准；仪器的交货方式、运输方式、到
货地点、收货单位；仪器交货期限：仪器验收方法、检验标准及资料交付；设备

价格及结算方式；违约责任及其他等方面的内容。监测仪器采购合同生效以后，
需要设定专门的管理人员根据合同条款要求，定期检查合同的执行情况。
合同的执行内容主要涉及质保期内监测仪器质量情况；监测仪器使用的培训

指导情况；监测仪器的定期维护、保养情况等。合同相关信息都需要管理人员进
行记录、备份。BIM 作为集成了建筑物全生命周期信息载体。其中，合同信息
也是该全生命周期信息的重要组成部分之一。利用 BIM 技术可视化平台也可以
进行合同信息的管理。合同信息管理在 BIM 平台上的应用主要包括：与仪器相

关的合同信息，合同中规定定期仪器维护、检修、保养等执行情况，还有涉及对
BIM 合同变更信息的更新、记录。通过 BIM 可视化管理平台，不仅可以快速查

询指定监测仪器的合同信息，还可以将合同中规定定期对监测仪器进行维护、保
养的操作记录更新到对应 BIM 监测仪器模型中。为下次监测仪器的维护保养信
息提供参考，还有助于合同管理员掌握合同的信息，了解合同内容的之前情况。

105
