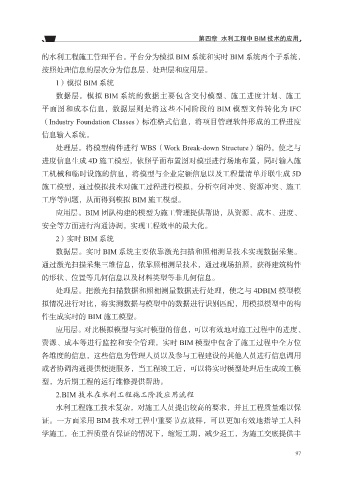

第四章 水利工程中 BIM 技术的应用

的水利工程施工管理平台。平台分为模拟 BIM 系统和实时 BIM 系统两个子系统，

按照处理信息的层次分为信息层、处理层和应用层。
1）模拟 BIM 系统
数据层。模拟 BIM 系统的数据主要包含交付模型、施工进度计划、施工
平面图和成本信息，数据层则是将这些不同阶段的 BIM 模型文件转化为 IFC

（Industry Foundation Classes）标准格式信息，将项目管理软件形成的工程进度
信息输入系统。

处理层。将模型构件进行 WBS（Work Break-down Structure）编码，使之与
进度信息生成 4D 施工模型，依照平面布置图对模型进行场地布置，同时输入施
工机械和临时设施的信息，将模型与企业定额信息以及工程量清单并联生成 5D
施工模型，通过模拟技术对施工过程进行模拟，分析空间冲突、资源冲突、施工

工序等问题，从而得到模拟 BIM 施工模型。
应用层。BIM 团队构建的模型为施工管理提供帮助，从资源、成本、进度、
安全等方面进行沟通协调，实现工程效率的最大化。

2）实时 BIM 系统
数据层。实时 BIM 系统主要依靠激光扫描和照相测量技术实现数据采集。
通过激光扫描采集三维信息，依靠照相测量技术，通过现场拍照，获得建筑构件
的形状、位置等几何信息以及材料类型等非几何信息。

处理层。把激光扫描数据和照相测量数据进行处理，使之与 4DBIM 模型模
拟情况进行对比，将实测数据与模型中的数据进行识别匹配，用模拟模型中的构
件生成实时的 BIM 施工模型。

应用层。对比模拟模型与实时模型的信息，可以有效地对施工过程中的进度、
资源、成本等进行监控和安全管理，实时 BIM 模型中包含了施工过程中全方位
各维度的信息，这些信息为管理人员以及参与工程建设的其他人员进行信息调用
或者协调沟通提供便捷服务，当工程竣工后，可以将实时模型处理后生成竣工模

型，为后期工程的运行维修提供帮助。
2.BIM 技术在水利工程施工阶段应用流程

水利工程施工技术复杂，对施工人员提出较高的要求，并且工程质量难以保
证。一方面采用 BIM 技术对工程中重要节点放样，可以更加有效地指导工人科
学施工，在工程质量有保证的情况下，缩短工期，减少返工，为施工交底提供丰

97
