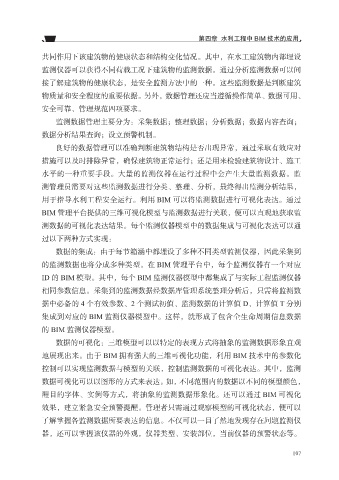

第四章 水利工程中 BIM 技术的应用

共同作用下该建筑物的健康状态和结构变化情况。其中，在水工建筑物内部埋设

监测仪器可以获得不同荷载工况下建筑物的监测数据。通过分析监测数据可以间
接了解建筑物的健康状态，是安全监测方法中的一种。这些监测数据是判断建筑
物质量和安全程度的重要依据。另外，数据管理还应当遵循操作简单、数据可用、
安全可靠、管理规范四项要求。

监测数据管理主要分为：采集数据；整理数据；分析数据；数据内容查询；
数据分析结果查询；设立预警机制。

良好的数据管理可以准确判断建筑物结构是否出现异常，通过采取有效应对
措施可以及时排除异常，确保建筑物正常运行；还是用来检验建筑物设计、施工
水平的一种重要手段。大量的监测仪器在运行过程中会产生大量监测数据。监
测管理员需要对这些监测数据进行分类、整理、分析，最终得出监测分析结果，

用于指导水利工程安全运行。利用 BIM 可以将监测数据进行可视化表达。通过
BIM 管理平台提供的三维可视化模型与监测数据进行关联，便可以直观地获取监
测数据的可视化表达结果。每个监测仪器模型中的数据集成与可视化表达可以通

过以下两种方式实现：
数据的集成：由于每节箱涵中都埋设了多种不同类型监测仪器，因此采集到
的监测数据也将分成多种类型。在 BIM 管理平台中，每个监测仪器有一个对应
ID 的 BIM 模型。其中，每个 BIM 监测仪器模型中都集成了与实际工程监测仪器

相同参数信息。采集到的监测数据经数据库管理系统整理分析后，只需将监测数
据中必备的 4 个有效参数、2 个测试初值、监测数据的计算值 D、计算值 T 分别
集成到对应的 BIM 监测仪器模型中。这样，就形成了包含全生命周期信息数据

的 BIM 监测仪器模型。
数据的可视化：三维模型可以以特定的表现方式将抽象的监测数据形象直观
地展现出来。由于 BIM 拥有强大的三维可视化功能，利用 BIM 技术中的参数化
控制可以实现监测数据与模型的关联，控制监测数据的可视化表达。其中，监测

数据可视化可以以图形的方式来表达。如，不同范围内的数据以不同的模型颜色，
醒目的字体、实例等方式，将抽象的监测数据形象化。还可以通过 BIM 可视化

效果，建立紧急安全预警提醒。管理者只需通过观察模型的可视化状态，便可以
了解掌握各监测数据所要表达的信息。不仅可以一目了然地发现存在问题监测仪
器，还可以掌握该仪器的外观，仪器类型、安装部位，当前仪器的预警状态等。
