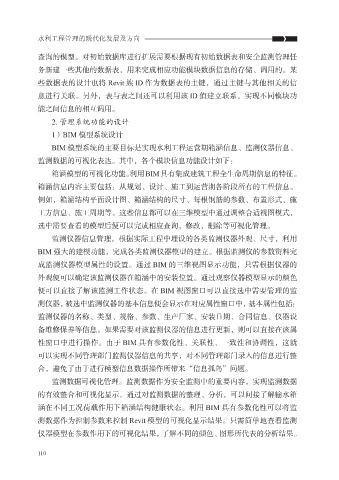

水利工程管理的现代化发展及方向

查询的模型。对初始数据库进行扩展需要根据现有初始数据表和安全监测管理任

务新建一些其他的数据表，用来完成相应功能模块数据信息的存储、调用的。某
些数据表的设计也将 Revit 族 ID 作为数据表的主键，通过主键与其他相关的信
息进行关联。另外，表与表之间还可以利用该 ID 值建立联系，实现不同模块功
能之间信息的相互调用。

2. 管理系统功能的设计
1）BIM 模型系统设计

BIM 模型系统的主要目标是实现水利工程运营期箱涵信息、监测仪器信息、
监测数据的可视化表达。其中，各个模块信息功能设计如下：
箱涵模型的可视化功能。利用BIM具有集成建筑工程全生命周期信息的特征。
箱涵信息内容主要包括：从规划、设计、施工到运营期各阶段所有的工程信息。

例如，箱涵结构平面设计图、箱涵结构的尺寸、每根钢筋的参数、布置形式、施
工方信息、施工周期等。这些信息都可以在三维模型中通过调整合适视图模式，
选中需要查看的模型后便可以完成相应查询，修改，删除等可视化管理。

监测仪器信息管理。根据实际工程中埋设的各类监测仪器外观、尺寸，利用
BIM 强大的建模功能，完成各类监测仪器模型的建立。根据监测仪的参数资料完
成监测仪器模型属性的设置。通过 BIM 的三维视图显示功能，只需根据仪器的
外观便可以确定该监测仪器在箱涵中的安装位置。通过观察仪器模型显示的颜色

便可以直接了解该监测工作状态。在 BIM 视图窗口可以直接选中需要管理的监
测仪器，被选中监测仪器的基本信息便会显示在对应属性窗口中，基本属性包括：
监测仪器的名称、类型、规格、参数、生产厂家、安装日期、合同信息、仪器设

备维修保养等信息。如果需要对该监测仪器的信息进行更新，则可以直接在该属
性窗口中进行操作。由于 BIM 具有参数化性、关联性、一致性和协调性，这就
可以实现不同管理部门监测仪器信息的共享，对不同管理部门录入的信息进行整
合，避免了由于进行模型信息数据操作所带来“信息孤岛”问题。

监测数据可视化管理。监测数据作为安全监测中的重要内容，实现监测数据
的有效整合和可视化显示。通过对监测数据的整理、分析，可以间接了解输水箱

涵在不同工况荷载作用下箱涵结构健康状态。利用 BIM 具有参数化性可以将监
测数据作为控制参数来控制 Revit 模型的可视化显示结果。只需简单地查看监测
仪器模型在参数作用下的可视化结果，了解不同的颜色、图形所代表的分析结果。

110
