Page 310 - 水利工程管理的现代化发展及方向

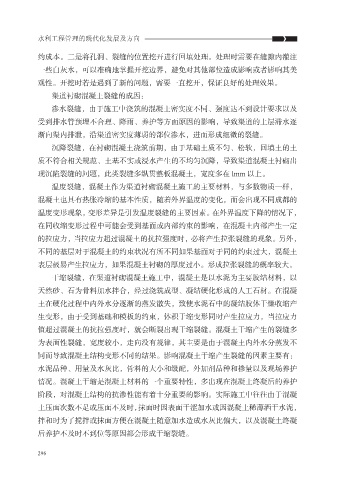

水利工程管理的现代化发展及方向

约成本。二是将孔洞、裂缝的位置挖开进行回填处理。处理时需要在缝隙内灌注

一些白灰水，可以准确地掌握开挖边界，避免对其他部位造成影响或者影响其美
观性。开挖时若是遇到了新的问题，需要一直挖开，保证良好的处理效果。
渠道衬砌混凝土裂缝的成因：
渗水裂缝，由于施工中浇筑的混凝土密实度不同、强度达不到设计要求以及

受到排水管预埋不合理、降雨、养护等方面原因的影响，导致渠道的上层滞水逐
渐向渠内排泄，沿渠道密实度薄弱的部位渗水，进而形成细微的裂缝。

沉降裂缝，在衬砌混凝土浇筑前期，由于基础土质不匀、松软，回填土的土
质不符合相关规范、土基不实或浸水产生的不均匀沉降，导致渠道混凝土衬砌出
现沉陷裂缝的问题，此类裂缝多纵贯整板混凝土，宽度多在 lmm 以上。
温度裂缝，混凝土作为渠道衬砌混凝土施工的主要材料，与多数物质一样，

混凝土也具有热胀冷缩的基本性质，随着外界温度的变化，而会出现不同成都的
温度变形现象，变形差异是引发温度裂缝的主要因素。在外界温度下降的情况下，
在同收缩变形过程中可能会受到基面或内部约束的影响，在混凝土内部产生一定

的拉应力，当拉应力超过混凝土的抗拉强度时，必将产生拉张裂缝的现象。另外，
不同的基层对于混凝土的约束状况有所不同如果基面对于同的约束过大，混凝土
表层极易产生拉应力，如果混凝土衬砌的厚度过小。形成拉张裂缝的概率较大。
干缩裂缝，在渠道衬砌混凝土施工中，混凝土是以水泥为主要胶结材料，以

天然砂、石为骨料加水拌合，经过浇筑成型、凝结硬化形成的人工石材。在混凝
土在硬化过程中内外水分逐渐的蒸发散失，致使水泥石中的凝结胶体干燥收缩产
生变形，由于受到基础和模板的约束，体积干缩变形同时产生拉应力，当拉应力

值超过混凝土的抗拉强度时，就会断裂出现干缩裂缝。混凝土干缩产生的裂缝多
为表面性裂缝，宽度较小，走向没有规律，其主要是由于混凝土内外水分蒸发不
同而导致混凝土结构变形不同的结果。影响混凝土干缩产生裂缝的因素主要有：
水泥品种、用量及水灰比，骨料的大小和级配，外加剂品种和掺量以及现场养护

情况。混凝土干缩是混凝土材料的一个重要特性，多出现在混凝土终凝后的养护
阶段，对混凝土结构的抗渗性能有着十分重要的影响。实际施工中往往由于混凝

土压面次数不足或压面不及时，抹面时因表面干涩加水或因混凝土稀薄洒干水泥，
拌和时为了搅拌或抹面方便在混凝土随意加水造成水灰比偏大，以及混凝土终凝
后养护不及时不到位等原因都会形成干缩裂缝。

296
