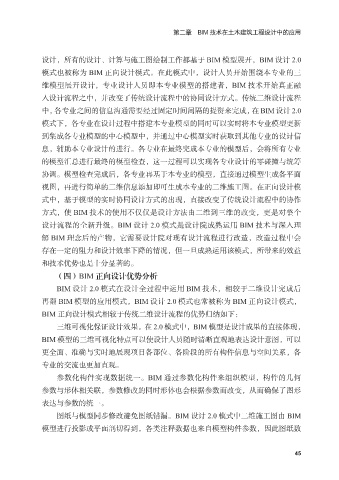

第二章 BIM 技术在土木建筑工程设计中的应用

设计，所有的设计、计算与施工图绘制工作都基于 BIM 模型展开，BIM 设计 2.0
模式也被称为 BIM 正向设计模式。在此模式中，设计人员开始围绕本专业的三
维模型展开设计，专业设计人员即本专业模型的搭建者，BIM 技术开始真正融

入设计流程之中，并改变了传统设计流程中的协同设计方式。传统二维设计流程
中，各专业之间的信息沟通需要经过固定时间间隔的提资来完成，在 BIM 设计 2.0
模式下，各专业在设计过程中搭建本专业模型的同时可以实时将本专业模型更新
到集成各专业模型的中心模型中，并通过中心模型实时获取到其他专业的设计信

息，辅助本专业设计的进行。各专业在最终完成本专业的模型后，会将所有专业
的模型汇总进行最终的模型检查，这一过程可以实现各专业设计的零碰撞与统筹
协调。模型检查完成后，各专业再基于本专业的模型，直接通过模型生成各平面
视图，再进行简单的二维信息添加即可生成本专业的二维施工图。在正向设计模

式中，基于模型的实时协同设计方式的出现，直接改变了传统设计流程中的协作
方式，使 BIM 技术的使用不仅仅是设计方法由二维到三维的改变，更是对整个
设计流程的全新升级。BIM 设计 2.0 模式是设计院成熟运用 BIM 技术与深入理
解 BIM 理念后的产物，它需要设计院对现有设计流程进行改造，改造过程中会

存在一定的阻力和设计效率下降的情况，但一旦成熟运用该模式，所带来的效益
和技术优势也是十分显著的。
（四）BIM 正向设计优势分析
BIM 设计 2.0 模式在设计全过程中运用 BIM 技术，相较于二维设计完成后

再翻 BIM 模型的应用模式，BIM 设计 2.0 模式也常被称为 BIM 正向设计模式，
BIM 正向设计模式相较于传统二维设计流程的优势归纳如下：
三维可视化保证设计效果。在 2.0 模式中，BIM 模型是设计成果的直接体现，
BIM 模型的三维可视化特点可以使设计人员随时清晰直观地表达设计意图，可以

更全面、准确与实时地展现项目各部位、各阶段的所有构件信息与空间关系，各
专业的交流也更加直观。
参数化构件实现数据统一。BIM 通过参数化构件来组织模型，构件的几何
参数与形体相关联，参数修改的同时形体也会根据参数而改变，从而确保了图形

表达与参数的统一。
图纸与模型同步修改避免图纸错漏。BIM 设计 2.0 模式中二维施工图由 BIM
模型进行投影或平面剖切得到，各类注释数据也来自模型构件参数，因此图纸数

45
