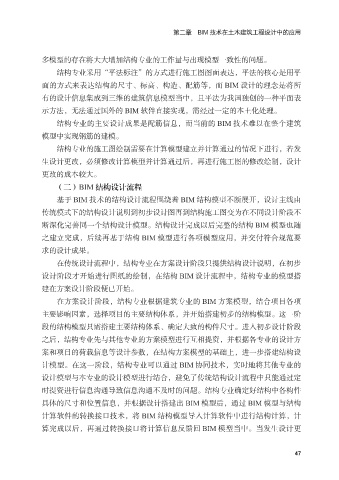

第二章 BIM 技术在土木建筑工程设计中的应用
多模型的存在将大大增加结构专业的工作量与出现模型一致性的问题。
结构专业采用“平法标注”的方式进行施工图图面表达，平法的核心是用平
面的方式来表达结构的尺寸、标高、构造、配筋等，而 BIM 设计的理念是将所
有的设计信息集成到三维的建筑信息模型当中，且平法为我国独创的一种平面表
示方法，无法通过国外的 BIM 软件直接实现，需经过一定的本土化处理。
结构专业的主要设计成果是配筋信息，而当前的 BIM 技术难以在整个建筑
模型中实现钢筋的建模。
结构专业的施工图绘制需要在计算模型建立并计算通过的情况下进行，若发
生设计更改，必须修改计算模型并计算通过后，再进行施工图的修改绘制，设计
更改的成本较大。
（二）BIM 结构设计流程
基于 BIM 技术的结构设计流程围绕着 BIM 结构模型不断展开，设计主线由
传统模式下的结构设计说明到初步设计图再到结构施工图变为在不同设计阶段不
断深化完善同一个结构设计模型。结构设计完成以后完整的结构 BIM 模型也随
之建立完成，后续再基于结构 BIM 模型进行各项模型应用，并交付符合规范要
求的设计成果。
在传统设计流程中，结构专业在方案设计阶段只提供结构设计说明，在初步
设计阶段才开始进行图纸的绘制，在结构 BIM 设计流程中，结构专业的模型搭
建在方案设计阶段便已开始。
在方案设计阶段，结构专业根据建筑专业的 BIM 方案模型，结合项目各项
主要影响因素，选择项目的主要结构体系，并开始搭建初步的结构模型。这一阶
段的结构模型只需搭建主要结构体系、确定大致的构件尺寸。进入初步设计阶段
之后，结构专业先与其他专业的方案模型进行互相提资，并根据各专业的设计方
案和项目的荷载信息等设计参数，在结构方案模型的基础上，进一步搭建结构设
计模型。在这一阶段，结构专业可以通过 BIM 协同技术，实时地将其他专业的
设计模型与本专业的设计模型进行结合，避免了传统结构设计流程中只能通过定
时提资进行信息沟通导致信息沟通不及时的问题。结构专业确定好结构中各构件
具体的尺寸和位置信息，并根据设计搭建出 BIM 模型后，通过 BIM 模型与结构
计算软件的转换接口技术，将 BIM 结构模型导入计算软件中进行结构计算，计
算完成以后，再通过转换接口将计算信息反馈回 BIM 模型当中。当发生设计更
