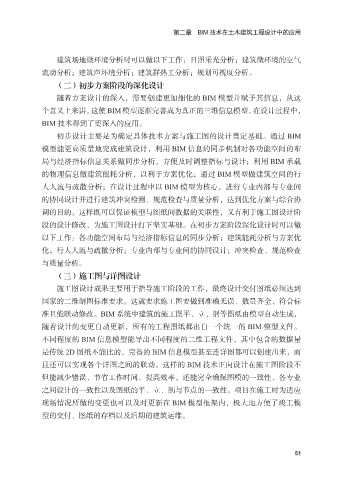

第二章 BIM 技术在土木建筑工程设计中的应用

建筑场地微环境分析时可以做以下工作：日照采光分析；建筑微环境的空气
流动分析；建筑声环境分析；建筑群热工分析；规划可视度分析。
（二）初步方案阶段的深化设计

随着方案设计的深入，需要创建更加细化的 BIM 模型并赋予其信息，从这
个意义上来讲，这使 BIM 模型逐渐完善成为真正的三维信息模型。在设计过程中，
BIM 技术得到了更深入的应用。
初步设计主要是为确定具体技术方案与施工图的设计奠定基础。通过 BIM

模型能更高质量地完成建筑设计，利用 BIM 信息的同步机制对各功能空间的布
局与经济指标信息关系做同步分析，方便及时调整指标与设计；利用 BIM 承载
的物理信息做建筑能耗分析，以利于方案优化；通过 BIM 模型做建筑空间的行
人人流与疏散分析；在设计过程中以 BIM 模型为核心，进行专业内部与专业间

的协同设计并进行建筑冲突检测、规范检查与质量分析，达到优化方案与综合协
调的目的。这样既可以保证模型与图纸间数据的关联性，又有利于施工图设计阶
段的设计修改，为施工图设计打下坚实基础。在初步方案阶段深化设计时可以做
以下工作：各功能空间布局与经济指标信息的同步分析；建筑能耗分析与方案优

化；行人人流与疏散分析；专业内部与专业间的协同设计；冲突检查、规范检查
与质量分析。
（三）施工图与详图设计
施工图设计成果主要用于指导施工阶段的工作，最终设计交付图纸必须达到

国家的二维制图标准要求。这就要求施工图要做到准确无误、数量齐全、符合标
准且能联动修改。BIM 系统中建筑的施工图平、立、剖等图纸由模型自动生成，
随着设计的变更自动更新，所有的工程图纸都出自一个统一的 BIM 模型文件。
不同程度的 BIM 信息模型能导出不同程度的二维工程文件，其中包含的数据量

是传统 2D 图纸不能比的，完备的 BIM 信息模型甚至连详图都可以创建出来，而
且还可以实现各个详图之间的联动。这样的 BIM 技术正向设计在施工图阶段不
但能减少错误、节省工作时间、提高效率，还能完全确保图模的一致性、各专业
之间设计的一致性以及图纸的平、立、剖与节点的一致性。项目在施工时为适应

现场情况所做的变更也可以及时更新在 BIM 模型框架内，极大地方便了竣工模
型的交付、图纸的存档以及后期的建筑运维。
